Фрезерный патрон (оправка) — важнейший элемент инструментальной оснастки, обеспечивающий надежную фиксацию режущего инструмента и передачу крутящего момента от шпинделя. Конструкция патрона гарантирует точное центрирование, минимальное биение и устойчивую работу даже при высокоскоростной обработке. Основанная на принципах геометрической стабильности, оправка представляет собой втулку, одна сторона которой фиксируется в шпинделе станка, а другая предназначена для установки инструмента через прямое или цанговое соединение.
На сегодняшний день конусы системы ISO (в том числе SK, BT, NT) являются одними из самых востребованных в деревообрабатывающих и легких металлообрабатывающих станках с ЧПУ. Его популярность обусловлена целым рядом преимуществ:
- Высокая точность позиционирования режущего инструмента;
- Надежная фиксация без риска проскальзывания;
- Удобная и быстрая смена оснастки при работе;
- Сравнительно невысокая стоимость по сравнению с системой HSK.

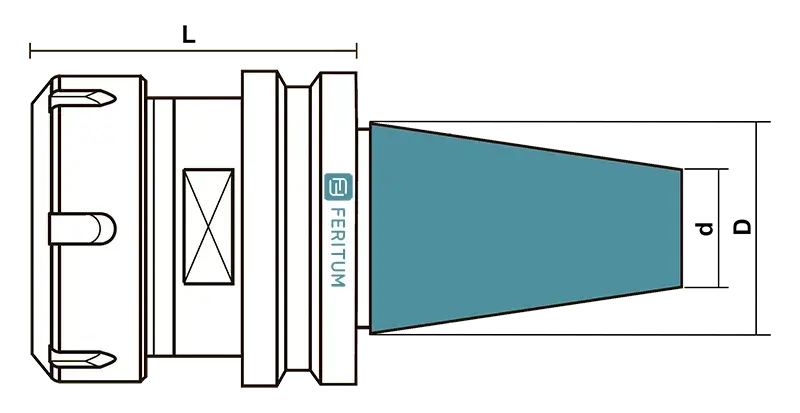

Основной параметр оправок с коническим хвостовиком — это конусность (отношение разности большего и меньшего диаметра усеченного конуса к его длине). Конусность обозначается как отношение двух чисел через двоеточие (D-d):L. Для системы ISO она составляет 7:24, где отношение разницы диаметров усеченного конуса к его длине позволяет добиться идеального распределения усилия зажима. Такой стандарт обеспечивает баланс между стабильностью фиксации и возможностью быстрой смены инструмента.
Инструментальный патрон ISO30 является самым распространенным в станках ЧПУ для производства мебели и деревообработки.
Особенности инструментальных патронов ISO30
Патроны ISO30 создавались с учетом недостатков более ранних конусов Морзе. При разработке основной задачей было обеспечить:
- Универсальность применения на современных станках ЧПУ;
- Увеличение скорости обработки без потери точности;
- Повышение жесткости и надежности соединения.
Конус ISO30 фиксируется в шпинделе за счет специального болта — штревеля, который вкручивается в тело конуса. Крепление в шпинделе осуществляется лепестковым захватом снаружи внутрь, что обеспечивает прочное крепление оснастки. Форма самого штревеля может отличаться в зависимости от завода производителя самого станка с ЧПУ. Однако, наличие штревеля, особенности конструкции и большой вес самого патрона ограничивают максимальные обороты шпинделя (до 24 000–25 000 об/мин).
Типоразмер ISO30 легко отличить по внутренней резьбе штревеля — для конуса ISO30 она стандартно составляет М12. Оправки этого типа нашли наибольшее применение в деревообработке, где стабильность и высокая скорость обработки являются критически важными. Для конуса ISO40 - штревель с резьбой М16, а для ISO50 - М24.
На смену традиционным конусам ISO30 приходит более современная система и легкая система патронов HSK (например, HSK63F), где фиксирование в шпинделе происходит изнутри наружу через разжимную цангу. Это позволяет достигать существенно большей динамической жесткости на высоких скоростях. Тем не менее, оправка ISO30 пока остается актуальной ввиду её небольшой стоимости и доступности , а также проверенной временем надежности и универсальности применения.
Патроны ISO30 и системы цанг
Цанговые патроны ISO30 совместимы с широким спектром цанг:
Особенно эффективным решением считается сочетание ISO30 с цангами EOC25 (OZ25) — такое соединение позволяет передавать максимальный крутящий момент при минимальном биении, сохраняя высокую точность даже при длительной эксплуатации.
Для обозначения патронов ISO30 используются следующие параметры – тип цанги и вылет оснастки от шпинделя. Например, ISO30-EOC25-80:
- Тип цанги: EOC25;
- Вылет патрона от шпинделя: 80 мм.
