Цанговый патрон ISO30 ER32

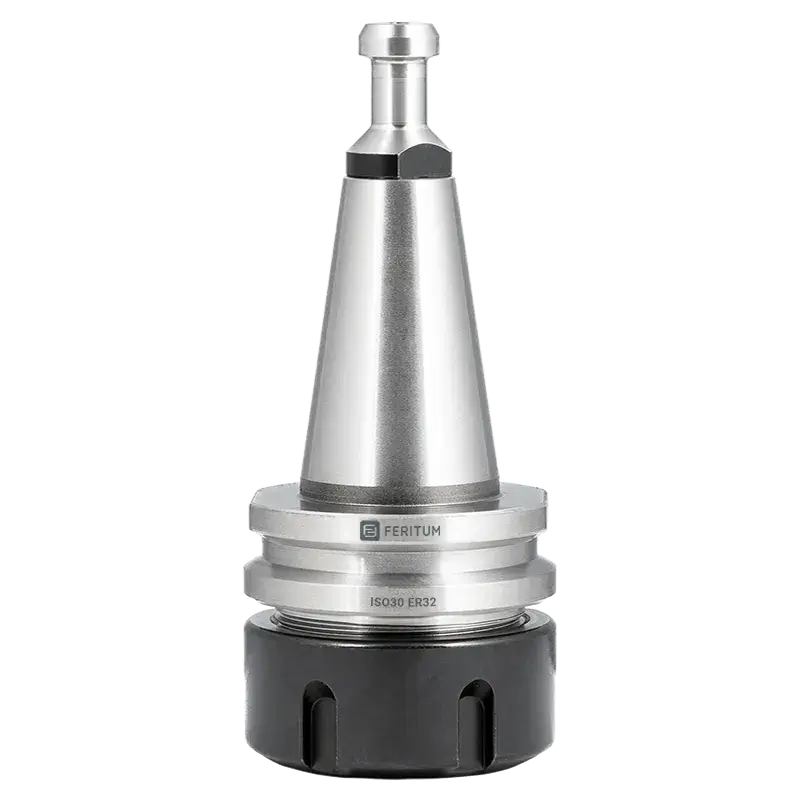

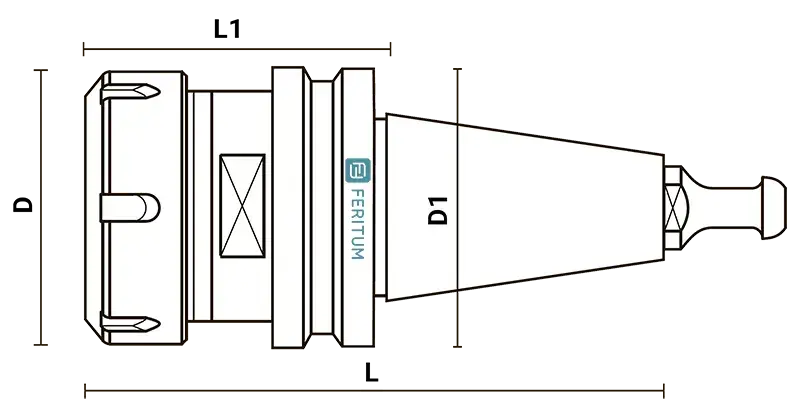

Патрон ISO30 ER32, разработанный компанией Feritum, обладает точной геометрией и качественной динамической балансировкой, что позволяет минимизировать биения даже при высоких оборотах. При фрезеровании на скоростях выше 18 000 об/мин даже незначительные отклонения в соосности могут снизить качество реза и ускорить износ инструмента. Уменьшение радиального биения всего на 0.01 мм может вдвое продлить срок службы фрезы — именно поэтому мы рекомендуем использовать только высокоточные цанговые патроны.

Каждый компонент оснастки — шпиндель с конусом ISO30, цанговый патрон, цанга и сам режущий инструмент — вносит вклад в общий уровень биений. Микроотклонения вызывают вибрации, которые ухудшают качество готовой детали и приводят к ускоренному износу фрезы. Поэтому грамотный подбор патрона ISO30 ER32 и цанг — основа стабильной и экономичной работы оборудования. Рекомендуется использовать высокоточные цанги ER32 с радиальным биением максимум 0.005 мм.

Патроны ISO30 фиксируются в шпинделе при помощи болта (штревеля с резьбой М12). За счёт лепесткового захвата, обхватывающего штревель снаружи, обеспечивается надёжная посадка в шпинделе, но такая конструкция менее надежна при высоких оборотах. К тому же масса патрона ISO30 ограничивает максимальные обороты шпинделя до 25 000 об/мин. Этого достаточно для большинства задач, но при работе на большой скорости раскроя материала (технология Нестинг) советуем обратить внимание на оправки с конусом HSK63F — они легче и ведут себя стабильнее на повышенных оборотах.

Цанги ER32 имеют длину 40 мм и поддерживают зажим хвостовиков диаметром до 20 мм, что делает их универсальными для фрез различной длины. Такие цанги наиболее часто применяются в промышленных станках. При установке гаек ER32 UM с подшипником обеспечивается равномерная нагрузка и повышается точность позиционирования. Такая конструкция исключает вращение цанги в посадочном месте — увеличивает точность позиционирования инструмента и улучшает надёжность фиксации. Применение гаек с системой пылеудаления способствует более эффективному выводу стружки, снижает нагрев инструмента и предотвращает пригар. Режущий инструмент работает чище, а срок его службы увеличивается.

По возможности мы рекомендуем замену патрона ISO30 ER32 на ISO30 EOC25. Более современная система цанг EOC25 (DIN6388, OZ25, 462E) обеспечивает передачу большего крутящего момента, минимизирует биения и позволяет зажимать хвостовики диаметром до 25 мм. А увеличенная длина 52 мм более надежно фиксирует фрезу в оснастке. При хвостовике инструмента 12 мм такая система работает эффективнее термопатрона.

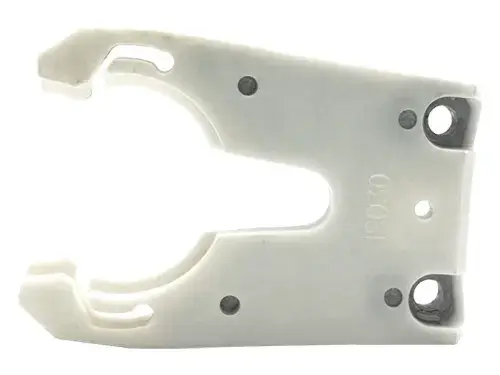

Для установки и обслуживания патронов ISO30 ER32 в каталоге Feritum предусмотрены специализированные ключи и держатели. Они упрощают замену фрезы и обеспечивают корректную фиксацию оправки ISO30 в магазинах инструмента на станках с ЧПУ.
