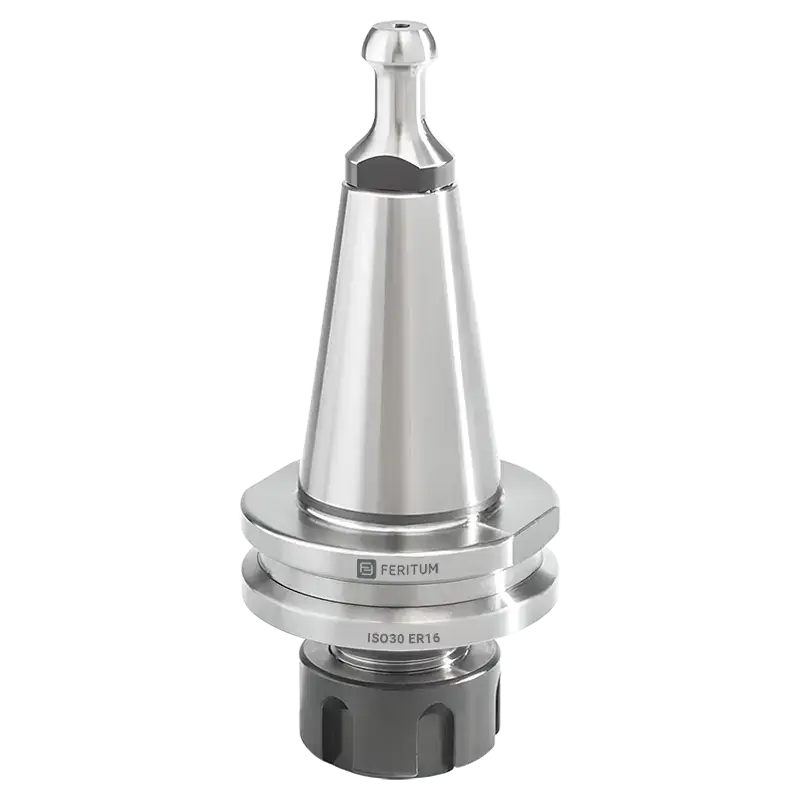

Цанговый патрон ISO30 ER16

Фрезерный патрон — это ключевой компонент оснастки, отвечающий за надёжное закрепление режущего инструмента и эффективную передачу крутящего момента от шпинделя станка. Его конструкция должна обеспечивать точное осевое центрирование и иметь динамическую балансировку, чтобы минимизировать биения. При уменьшении радиального биения всего вдвое срок службы инструмента возрастает в два раза. Сегодня конусные хвостовики ISO систем (SK, BT, NT) — одни из самых популярных в лёгкой промышленности и деревообработке на ЧПУ станках.

Каждый элемент системы крепления инструмента (шпиндель, цанговый патрон, цанга и сам инструмент) имеет маленький эксцентриситет, вызывающий вибрации и сокращающий ресурс фрез. Именно поэтому критически важны высокая точность изготовления и строгие допуски на всех деталях. Регулярная проверка и обслуживание шпинделя позволяют поддерживать стабильную работу. Выбирайте только динамически сбалансированные патроны и высокоточные цанги с радиальным биением не более 0,005 мм.

Конус ISO30 фиксируется во втулке шпинделя специальным штревелем — болтом специальной формы с резьбой М12, ввинчиваемым в тело конуса ISO30. Патрон затягивается лепестковым захватом, охватывающим штревель снаружи, что обеспечивает прочное закрепление оправки. Из за массы патрона ISO30 максимальные обороты шпинделя ограничены до 25 000 об/мин, что близко к пределам работы концевых фрез. Чтобы избежать этих ограничений и повысить стабильность обработки - обратите внимание на систему крепления HSK63.

Цанги ER16 длиной 27,5 мм рассчитаны на зажим хвостовиков диаметром до 10 мм. Поэтому патроны ISO30 ER16 оптимальны для фрез с небольшой рабочей частью и коротким хвостовиком. Для повышения точности установки фрезы применяются гайки ER16 A с подшипником: при затяжке гайки цанга остаётся неподвижной в посадочном гнезде и движется только по оси патрона. Это обеспечивает равномерное усилие и плавность фиксации, улучшая точность позиционирования и надёжность зажима. Внимание: гайки ER16 M имеют другой шаг / диаметр резьбы и не подходят для стандартного патрона, оснастка для такой гайки изготавливается только под заказ.

Для установки патронов в инструментальный магазин ЧПУ станка используют держатели, сконструированные под стандартный фланец ISO30, а для затяжки гаек — специализированные ключи, представленные в нашем каталоге.
