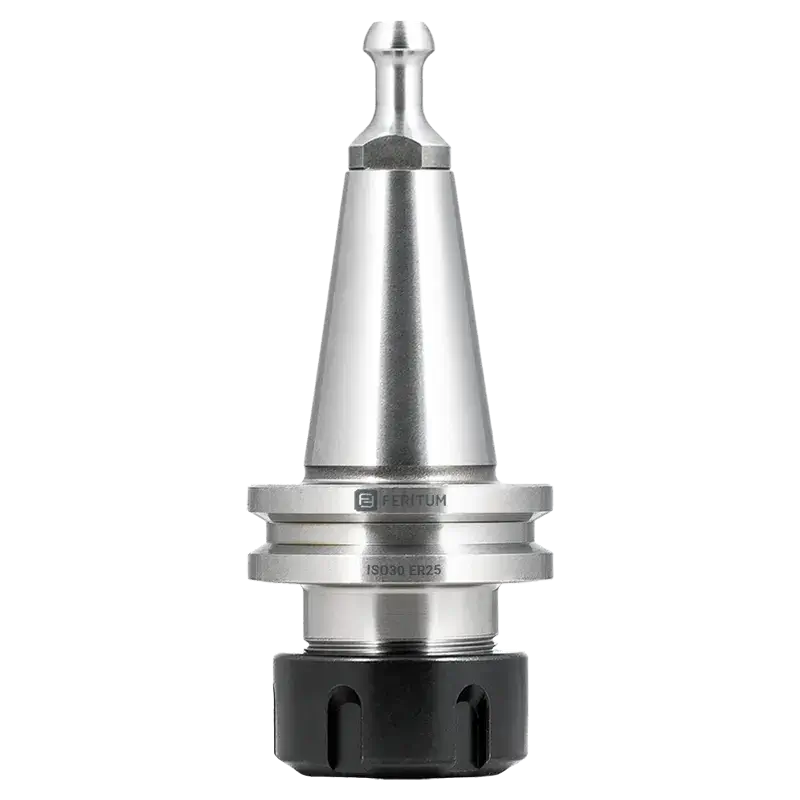

Цанговый патрон ISO30 ER25

Высокоточные цанговые патроны системы ISO30 под цанги ER25 предназначены для надёжной фиксации режущего инструмента на ЧПУ-станках с полуавтоматической или автоматической системой смены инструмента. Они обеспечивают эффективную передачу крутящего момента от шпинделя к инструменту, что очень важно для стабильной и точной обработки.

Типы цанг: ER25

Виды применяемых гаек: Гайка ER25 UM, гайка ER25 UM с подшипником, гайка системой пылеудаления для цанг ER25

Конструкция патрона ISO30 ER25 разработана Feritum, чтобы обеспечить высокую точность осевого центрирования, а динамическая балансировка минимизирует биения. Это очень важно, особенно при высокой скорости фрезерования, при которой даже небольшие отклонения могут привести к снижению качества обработки и увеличению износа инструмента. Снижение радиального биения всего вдвое может увеличить срок службы инструмента в 2 раза.

Каждый узел в цепи передачи вращения (будь то шпиндель ISO30, цанговый патрон, цанга или фреза) вносит свой эксцентриситет (отклонение от оси) в общий уровень биений. Эти микро отклонения вызывают вибрации, приводят к ускоренному износу фрезы, ухудшают качество обработки деталей. Поэтому необходимо использовать качественную оснастку — особенно динамически сбалансированные патроны ISO30 и прецизионные цанги ER25 с радиальным биением не более 0.005 мм.

В конус ISO30 вкручивается специальный болт (штревель) с резьбой М12, предназначенный для крепления оснастки в шпинделе станка. Лепестковый захват охватывает штревель снаружи, втягивает патрон внутрь, обеспечивая надёжное крепление. Но из-за значительной массы самого патрона ISO30 максимальные обороты шпинделя ограничены до 25 000 об/мин. Этого достаточно для стандартных режимов работы фрез. Однако, существует более современная и легкая система конусов HSK63F с другим принципом фиксации в шпинделе - она работает стабильнее и точнее, особенно при высоких оборотах и больших скоростях подачи.

Цанги ER25 имеют длину 34 мм и предназначены для зажима хвостовиков диаметром до 16 мм, что делает их универсальными для различных типов фрез как с малой, так и средней длиной. Использование гаек ER25 UM с подшипником позволяет равномерно распределять усилие зажима, что повышает точность установки инструмента. При затяжке этой гайки цанга движется только по оси патрона и остаётся неподвижной в посадочном гнезде, что улучшает точность позиционирования и надёжность зажима. Применение гаек с системой пылеудаления продлевает срок службы инструмента, так как отвод стружки из зоны обработки происходит эффективнее. Фреза остается чистой и не пригорает.

Технические данные цанговых патронов ISO30-ER25:

Артикул	L	L1	D	D1
ISO30-ER25-60	112	60	42	50

L - общая длина, мм

L1 - вылет от шпинделя, мм

D - диаметр гайки, мм

D1 - диаметр фланца, мм

Если Вам необходима другая длина этого цангового зажима, иной тип патрона или прочие конструктивные особенности - возможно производство как на заказ, так и выбор готовых вариантов, которые не входят в стандартный каталог. Наши менеджеры подберут оптимальные варианты.

Дополнительные принадлежности для установки и крепления патронов ISO30-ER25

Для затяжки гаек применяются специальные ключи, которые представлены каталоге Feritum и удобно распределены по типам. Для установки патронов ISO30 ER25 в инструментальный магазин станка с ЧПУ используются держатели, соответствующие размеру фланца ISO30.

Ключи для затягивания гаек: Ключ ER25 S тип, ключ ER25 UM, ключ ER25 O

Держатели: Держатель цангового патрона ISO30

Выбор подходящей оправки ISO30 под цанги ER25 — это важное решение, которое напрямую влияет на производительность оборудования и качество обработки. Инвестиции в точную оснастку (в том числе в высокоточные цанги, гайки с подшипником, ключи) всегда окупаются — снижается износ инструмента, сокращаются простои оборудования, уменьшаются затраты на производство. Оптимизация себестоимости конечной продукции увеличивает прибыль производства.

Все цанговые патроны Feritum ISO30 ER25 проходят динамическую балансировку и показывают стабильные результаты при длительной эксплуатации. Это делает их оптимальным выбором для производств, ориентированных на высокие стандарты. Применяются для фрез малой и средней длины с хвостовиками диаметром до 16 мм. Использование высокоточных цанг ER25 с радиальным биением до 0.005 мм и гаек с подшипником обеспечивает стабильную работу станка и продлевает ресурс режущего инструмента. Убедитесь в качестве нашей продукции и присоединяйтесь к числу профессионалов, уже работающих с Feritum. Купить цанговый патрон ISO30-ER25 можно на этом сайте или у наших официальных дилеров.
