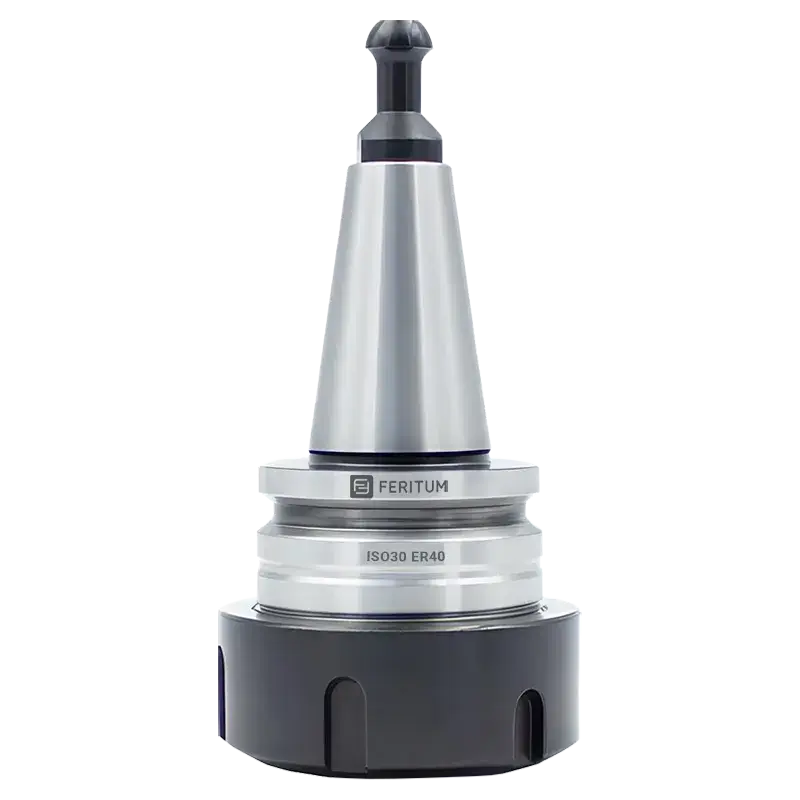

Цанговый патрон ISO30 ER40

Разработанный специалистами Feritum цанговый патрон ISO30 ER40 отличается точной геометрией и динамической балансировкой, что критически важно при работе на высоких оборотах. Биения, даже совсем минимальные, становятся причиной вибраций, которые негативно сказываются на качестве обработки деталей и ресурсе инструмента. При скоростях выше 18000-20000 об/мин уменьшение биения в 2 раза может продлить срок службы фрезы вдвое. Именно поэтому мы рекомендуем использовать только высокоточные цанговые патроны ISO30.

Каждый элемент в системе крепления (шпиндель ISO30, патрон, цанга и режущий инструмент) влияет на суммарное биение. Если игнорировать качество оснастки, то можно столкнуться с ускоренным износом фрез, ухудшением чистоты обработки и нестабильностью в процессе фрезеровки. Использование патронов ISO30 ER40 совместно с прецизионными цангами с биением не более 0.005 мм — залог стабильной и экономичной работы оборудования.

В конус цангового патрона ISO30 ER40 вкручивается штревель (специальный болт с резьбой М12). Лепестковый механизм шпинделя охватывает штревель снаружи и обеспечивает надёжную установку патрона. Однако, учитывая особенности такой конструкции и массу патрона ISO30, существуют ограничения по частоте вращения — до 25 000 об/мин. Для задач, требующих высокой нагрузки (например, при раскрое по технологии Nesting), лучшим решением будут оправки с конусом HSK63F, имеющие меньшую массу и большую устойчивость.

Цанги ER40 имеют увеличенную длину — 46 мм и способны зажимать хвостовики до 26 мм в диаметре. Это делает их особенно актуальными для мощных индустриальных фрез и глубокой обработки. В сочетании с гайками ER40 UM, оснащёнными подшипником, достигается равномерное усилие зажима, высокая точность центрирования и надёжная фиксация инструмента. Такая конструкция исключает прокручивание цанги и способствует увеличению ресурса фрезы. Гайки с функцией пылеудаления способствуют выводу стружки, снижают перегрев инструмента, предотвращают его засорение и пригар, продляют срок службы, а сама обработка становится чище и стабильнее.

При необходимости замены системы ER40 на более современную рекомендуется рассмотреть оправки ISO30 с цангами EOC25 (DIN 6388, OZ25, 462E). Они обеспечивают более высокий крутящий момент и меньшие биения, а увеличенная длина оправки (52 мм) способствует более надёжной фиксации инструмента. При хвостовике фрезы 12 мм такая система работает эффективнее термопатрона.

Для надёжной работы оснастки в каталоге Feritum представлены вспомогательные аксессуары — специальные ключи и гайки, которые упрощают замену фрезы. А держатели под фланец ISO30 обеспечивают корректную фиксацию оправки в инструментальных магазинах на ЧПУ-станках.
