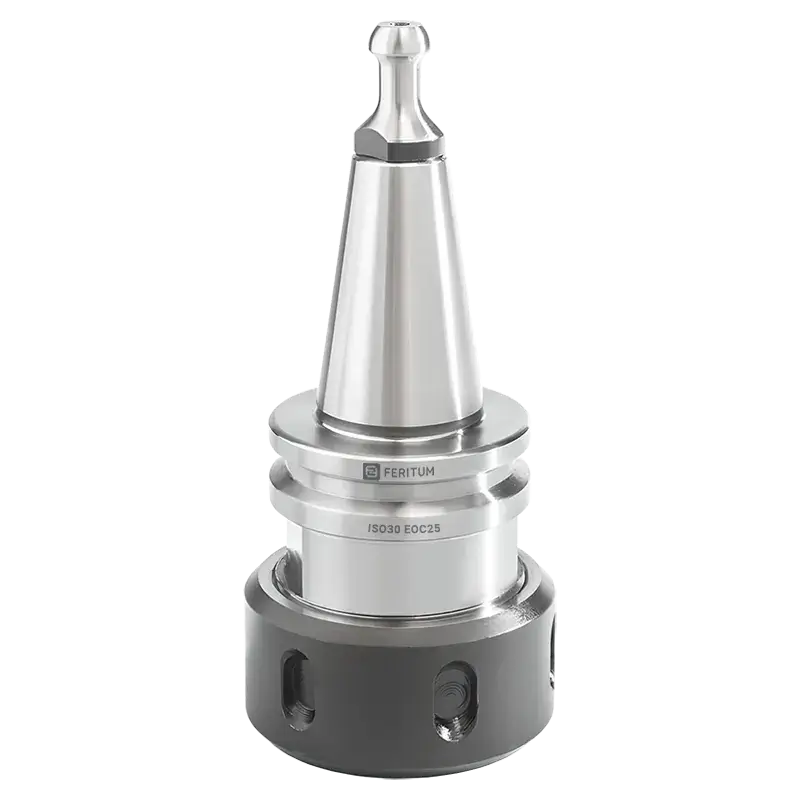

Цанговый патрон ISO30 EOC25 (OZ25)

Высокоточные патроны с системой конусов ISO30 предназначены для фиксации режущего инструмента в современных цангах типа EOC25 (OZ25, 462E, DIN6388) и передачи крутящего момента от шпинделя станка. Применяются в ЧПУ-станках с полуавтоматической и автоматической сменой инструмента.

Типы цанг: EOC25 (OZ25, 462E, DIN6388)

Виды применяемых гаек: Гайка EOC25 (OZ25), гайка EOC25 (OZ25) с подшипником, гайка с системой пылеудаления EOC25 (OZ25)

Фрезерный патрон — ключевой элемент оснастки, отвечающий за жёсткую фиксацию режущего инструмента и эффективную передачу крутящего момента от шпинделя станка. Его конструкция должна обеспечивать точное осевое центрирование, а также иметь динамическую балансировку для подавления биений. Это очень важно, так как при уменьшении радиального биения всего в 2 раза - срок эксплуатации инструмента удваивается. На сегодняшний день конусные хвостовики ISO-системы (включая SK, BT, NT) одни из самых распространённых в ЧПУ-станках лёгкой промышленности и деревообработки.

Каждый элемент в системе передачи вращения инструмента имеет небольшой эксцентриситет (отклонение от оси вращения), который вызывает вибрации и влияет на срок службы режущего инструмента. Таким составляющими могут быть шпиндель станка, цанговый патрон, цанга, а также сам инструмент. Поэтому очень важно качество и допуски производства для каждой детали. Необходимо следить за состоянием шпинделя и регулярно проводить его техническое обслуживание. Выбирайте только динамически сбалансированные зажимные патроны и высокоточные цанги с радиальным биением максимум 0.005 мм.

Конус ISO30 фиксируется во втулке шпинделя специальным болтом (штревелем), вкручиваемым непосредственно в тело конуса (для ISO30 диаметр резьбы М12). Фиксация патрона производится лепестковым захватом, зажимающим штревель снаружи, что гарантирует прочное закрепление оснастки. Такая конструкция в сочетании со значительной массой патроны ISO30 ограничивает максимальные обороты шпинделя на уровне 24 000–25 000 об/мин, что находится на пределе режимов работы концевых фрез. Обратите внимание на систему конусов HSK63, которая лишена этих недостатков.

Цанги типа EOC25 (DIN6388 OZ25, 462E) являются менее распространенным, но более стабильным и точным решением по сравнению с системой ER32 (DIN6499). Цанги EOC25 имеют усиленную конструкцию с длиной 52 мм, а ER32 – только 40 мм. Поэтому, EOC25 позволяют зажимать больше длины хвостовика фрезы, что особенно важно для инструмента с длинной рабочей частью. Такие патроны рекомендованы для высокоскоростной обработки по технологии Нестинг. Цанги EOC25 обеспечивают большие крутящие моменты по сравнению с системой ER32. При хвостовике фрезы диаметром 12 мм они превосходят по этому показателю более дорогие и менее универсальные термозажимные патроны (см. график ниже).

График зависимости крутящего момента от диаметра хвостовика инструмента

Таким образом, сочетание цанговых патронов ISO30 с цангами типа EOC25 (OZ25) дает максимально эффективный и точный результат, позволяющий продлить срок службы инструмента и улучшить качество обработки деталей, что приводит к уменьшению себестоимости готовой продукции. Для дополнительного увеличения точности установки фрезы обратите внимание на гайки EOC25 со встроенным подшипником. При закручивании этой гайки цанга не проворачивается и не имеет трения о патрон, она плавно движется по оси, что позволяет прилагать достаточный момент при затяжке. Это положительно сказывается и на точности установки цанги, и на усилии зажима, передаваемом инструменту. Такая соосность минимизирует возможное радиальное биение. Использование гаек с системой пылеудаления позволяет также увеличить срок службы фрезы, но за счет эффективного стружкоудаления из зоны реза.

Технические данные цанговых патронов ISO30-EOC25:

Артикул	L	L1	D	D1
ISO30-EOC25-60	112	60	60	50
ISO30-EOC25-68	120	68	60	50
ISO30-EOC25-80	132	80	60	50

L - общая длина, мм

L1 - вылет от шпинделя, мм

D - диаметр гайки, мм

D1 - диаметр фланца, мм

Если Вам необходима другая длина этого цангового зажима, иной тип патрона или прочие конструктивные особенности - возможно производство как на заказ, так и выбор готовых вариантов, которые не входят в стандартный каталог. Наши менеджеры подберут оптимальные варианты.

Дополнительные принадлежности для установки и крепления патронов ISO30-EOC25

Для оптимального затягивания гайки в патроне важен выбор правильного ключа. В нашем каталоге Вы можете найти специализированные ключи под каждый тип гайки. Для установки цангового патрона в магазин инструментов на станке с ЧПУ используются держатели, которые спроектированы под стандартный фланец ISO30.

Ключи для гаек: Ключ EOC25 (OZ25) тип S, ключ EOC25 (OZ25) тип O

Держатели: Держатель цангового патрона ISO30

Выбор подходящего высокоточного цангового патрона, цанги EOC25 (OZ25), зажимной гайки и ключа — это важное решение, которое напрямую влияет на производительность оборудования и качество обработки. Инвестиции в точную и надёжную оснастку всегда окупаются — снижается износ инструмента, сокращаются простои, уменьшаются затраты на производство, что в конечном счете влияет на себестоимость конечной продукции.

Высокоточные цанговые патроны ISO30-EOC25 (OZ25) от компании Feritum — это лучшее для решение для ЧПУ-станков с конусом ISO30, которое обеспечивает минимальное радиальное биение. Рекомендуются для высокоскоростной обработки по технологии Нестинг и работы с инструментом, имеющим длинную рабочую часть и большой диаметр хвостовика. Это стало возможным благодаря более жесткой конструкции и длине зажима 52 мм системы цанг EOC25 (OZ25). При использовании инструмента с хвостовиком диаметром 12 мм такой цанговый патрон обеспечивает передачу большего крутящего момента по сравнению с популярными цангами ER32 и более дорогими термопатронами. Если вы ищете оправку, способную повысить стабильность работы станка, продлить срок службы инструмента и обеспечить максимальную производительность, патроны ISO30 от Feritum — ваш оптимальный выбор. Присоединяйтесь к числу наших довольных клиентов и убедитесь в качестве продукции Feritum! Купить высокоточные цанговые патроны ISO30-EOC25 (OZ25) можно на этом сайте или через наших официальных дилеров.
