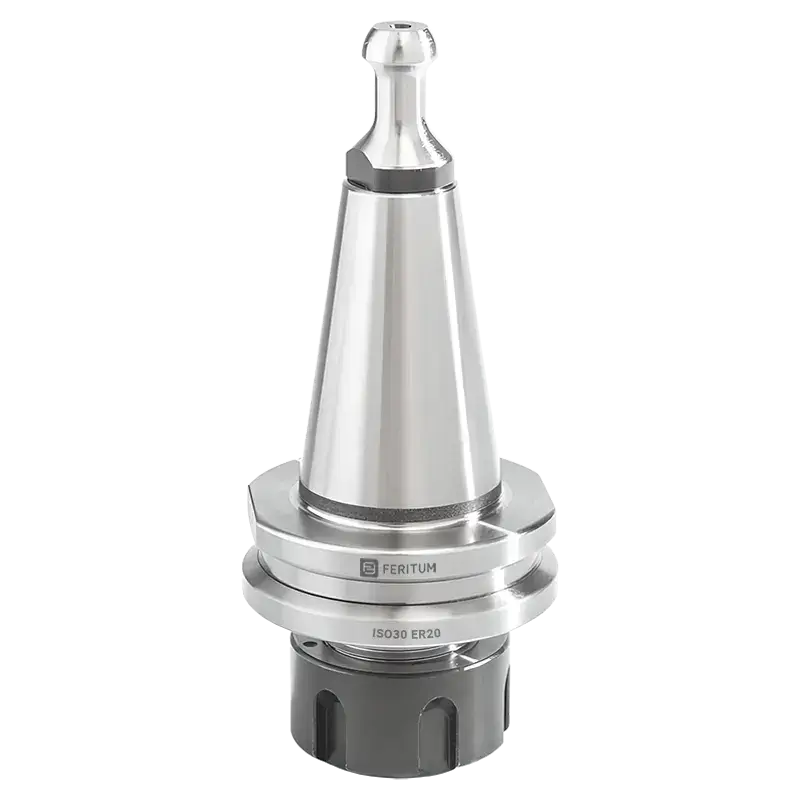

Цанговый патрон ISO30 ER20

Конструкция патрона ISO30 ER20 от Feritum обеспечивает высокую точность осевого центрирования и динамическую балансировку, минимизируя возможные биения. Это особенно важно при высокоскоростной обработке, где даже незначительные отклонения могут привести к снижению качества обработки и увеличению износа инструмента. Снижение радиального биения вдвое может увеличить срок службы инструмента в два раза.

Каждый компонент системы передачи крутящего момента (шпиндель ISO30, цанговый патрон, цанга и инструмент) имеет свой небольшой эксцентриситет (отклонение от оси). Совокупность этих отклонений приводит к вибрациям, ускоренному износу инструмента и снижению качества обработки. Поэтому очень важно использовать высокоточные и динамически сбалансированные конусы ISO30, а также более дорогие цанги с минимальным радиальным биением — не более 0.005 мм. Цанга должна обеспечивать полный охват хвостовика инструмента по всей длине зажима.

Конус ISO30 фиксируется во втулке шпинделя с помощью специального штревеля с резьбой М12, который вкручивается в патрон. Оправка затягивается лепестковым захватом, охватывающим штревель снаружи, обеспечивая надёжное крепление. Из-за массы патрона ISO30 максимальные обороты шпинделя ограничены до 25 000 об/мин, что соответствует требованиям большинства операций на ЧПУ-станках. Для улучшения стабильности работы и увеличения точности обработки используется система крепления HSK63.

Цанги ER20 имеют длину 31,5 мм и предназначены для зажима хвостовиков диаметром до 13 мм, что делает их универсальными для различных типов фрез с небольшой рабочей частью. Использование гаек ER20 A с подшипником обеспечивает равномерное усилие зажима и повышает точность установки инструмента. При затяжке такой гайки цанга остаётся неподвижной в посадочном гнезде и движется только по оси патрона, что улучшает точность позиционирования и надёжность зажима. Применение гаек с системой пылеудаления продлевает срок службы фрезы за счет эффективного стружкоудаления из зоны фрезерования. Внимание: гайки типа ER20 M имеют другой шаг / диаметр резьбы и не подходят для стандартного патрона, оснастка для такой гайки изготавливается только под заказ.

Для установки патронов ISO30 ER20 магазин инструментов ЧПУ-станка используются держатели, соответствующие стандарту фланца ISO30. Для затяжки гаек применяются специализированные ключи, которые вы также найдете в нашем каталоге.
