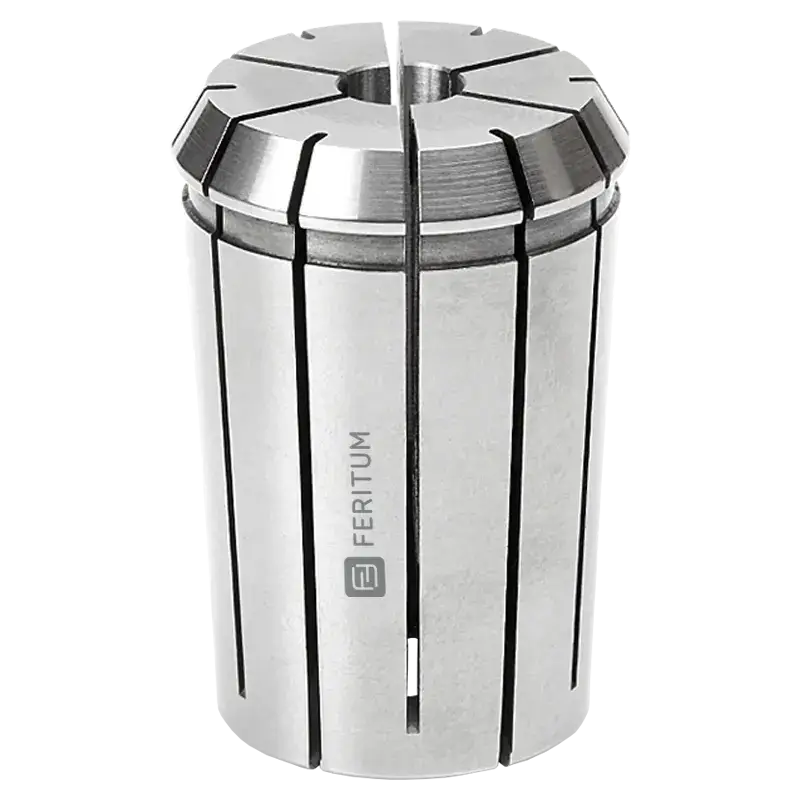

Высокоточные цанги EOC25B (DIN6388, OZ25, 462E)

Для стабильной и точной работы инструмента на ЧПУ-станках критически важно, чтобы зажимная цанга была точно соосна как с хвостовиком фрезы, так и с посадочным отверстием цангового патрона. Даже незначительное снижение радиального биения, например, в два раза, способно увеличить ресурс инструмента вдвое. Поэтому цанги должны отличаться высокой точностью и идеальной балансировкой, чтобы исключить вибрации и минимизировать влияние на шпиндельный узел.

Компания Feritum предлагает высокоточные цанги EOC25B (OZ25), соответствующие стандартам DIN 6388 и 462E, изготовленные из высококачественной пружинной стали 65Mn, обеспечивающей надежность и длительный срок службы. Каждый элемент проходит полную шлифовку — как наружную, так и внутреннюю. Финальная обработка поверхности придаёт им класс "super finish" с показателем шероховатости ниже Rz 2,5, что значительно снижает риск повреждения хвостовика инструмента и обеспечивает стабильную фиксацию.

Цанги подвергаются полной закалке, что делает их устойчивыми к износу при длительной эксплуатации. Радиальное биение не превышает 0,005 мм. Такая технология производства пружинных цанг увеличивает срок службы инструмента и электрошпинделя, а также улучшает качество обработки деталей.

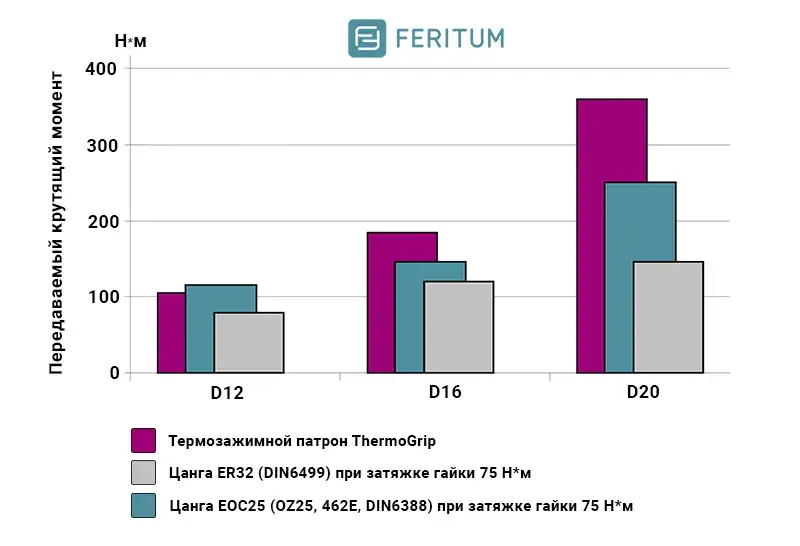

Система EOC25 отличается способностью передавать большие крутящие моменты по сравнению с аналогами ER32 и ER40. Благодаря этому цанги EOC25B идеально подходят для высоконагруженных задач, включая фрезеровку по технологии Nesting, где критически важны надёжная фиксация и устойчивость инструмента. При диаметре хвостовика 12 мм эти цанги по показателям превосходят даже более дорогостоящие термозажимные системы (см. график ниже).

Если на Вашем ЧПУ станке установлены цанги ER32 или ER40, то возможен переход на стандарт EOC25 путем простой замены цангового патрона (системы ISO30 или HSK63F). Дополнительно рекомендуется использовать специальные гайки EOC25 с подшипником. Их конструкция исключает вращение цанги в посадочном гнезде при затяжке, благодаря чему происходит строго осевое перемещение цанги. Это обеспечивает равномерное усилие зажима и повышает точность установки инструмента, сводя к минимуму радиальные нагрузки. Результат — стабильная работа, увеличение срока службы цанги и инструмента, высокий уровень безопасности и оптимальное качество обработки.

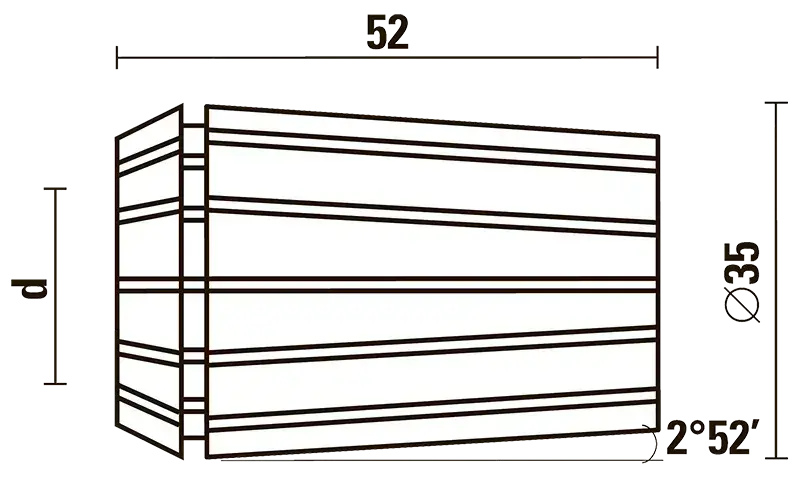

Цанги EOC25 имеют усиленную конструкцию с длиной 52 мм (при этом ER32 имеет длину 40 мм, а ER40 - 46 мм). Таким образом, увеличивается площадь зажима хвостовика фрезы. Более надежная фиксация инструмента обеспечивает передачу больших крутящих моментов, что влияет на стабильность и качество обработки, а также на срок службы самой фрезы.
