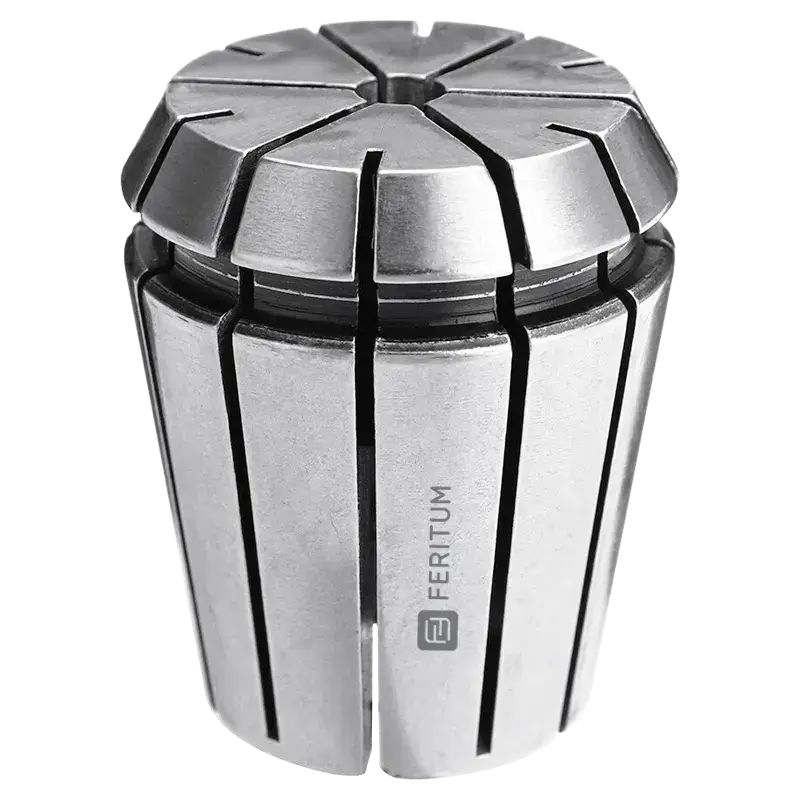

Высокоточные цанги ER32 (DIN6499, 470E)

Для достижения высокой точности обработки на фрезерных станках с ЧПУ особенно важно обеспечить точную соосность всех элементов зажимной оснастки. Цанга ER32 должна идеально совпадать с посадочным отверстием патрона и хвостовиком режущего инструмента. Даже минимальное снижение радиального биения в 2 раза (например, с 0.010 мм до 0.005 мм) способно увеличить срок службы инструмента до 100%. Поэтому прецизионная оснастка должна обеспечивать высокий уровень балансировки, стабильную фиксацию и полное отсутствие вибраций.

Компания Feritum выпускает высокоточные цанги ER32 в полном соответствии со стандартами DIN 6499 и 470E, применяя для их производства износостойкую пружинную сталь марки 65Mn. Благодаря высокой упругости и прочности данный материал отлично выдерживает динамические нагрузки при интенсивной эксплуатации. Каждая заготовка проходит внутреннюю и наружную шлифовку на современном промышленном оборудовании, а заключительная обработка по технологии Super Finish обеспечивает поверхность с шероховатостью Rz < 2.5. Это позволяет избежать повреждений хвостовиков и гарантирует надёжный зажим инструмента даже при высоких оборотах.

Дополнительную прочность и стабильность цанге придаёт термическая закалка с точным контролем параметров, обеспечивающая стабильную твёрдость. Концентричность готовой цанги ER32 не превышает 0.005 мм, что значительно снижает износ шпиндельного узла, увеличивает ресурс инструмента и способствует достижению высокой точности обработки деталей.

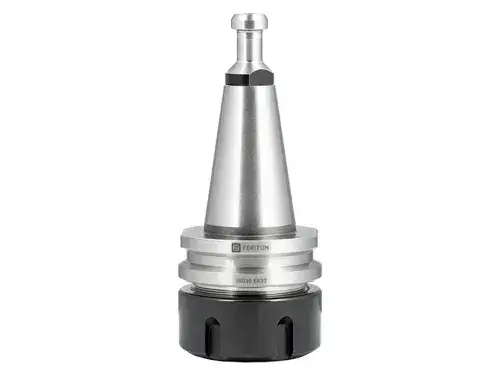

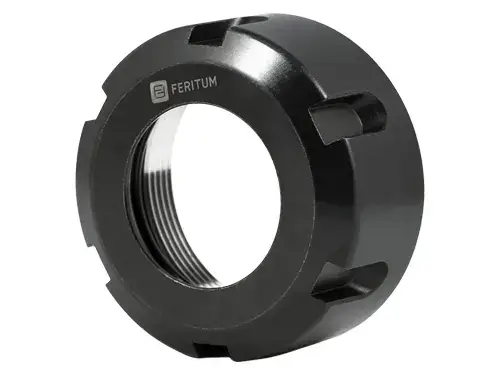

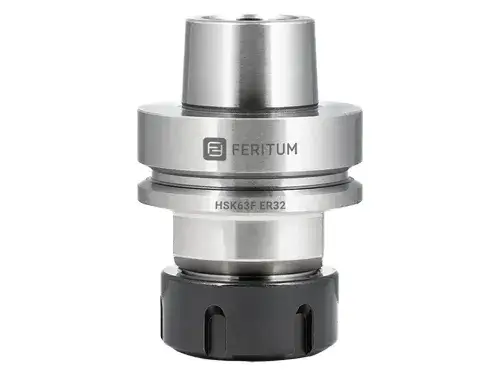

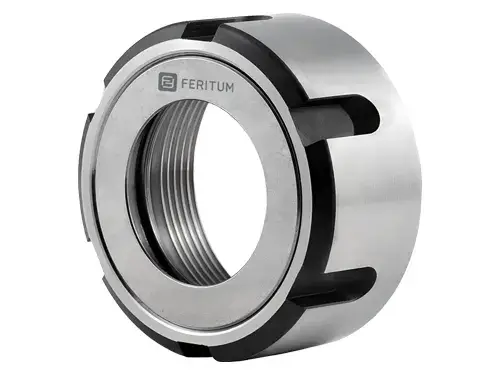

Для оптимальных результатов рекомендуется использовать гайки ER32 UM с интегрированным подшипником. Их конструкция исключает проворот цанги при затяжке, обеспечивая строгое осевое перемещение. Это минимизирует радиальные нагрузки, улучшает точность позиционирования и повышает безопасность при работе. Также возможен переход на систему цанг EOC25, отличающуюся повышенной передачей крутящего момента. Для этого достаточно заменить только цанговый патрон (например, конусы ISO30 или HSK63F).
