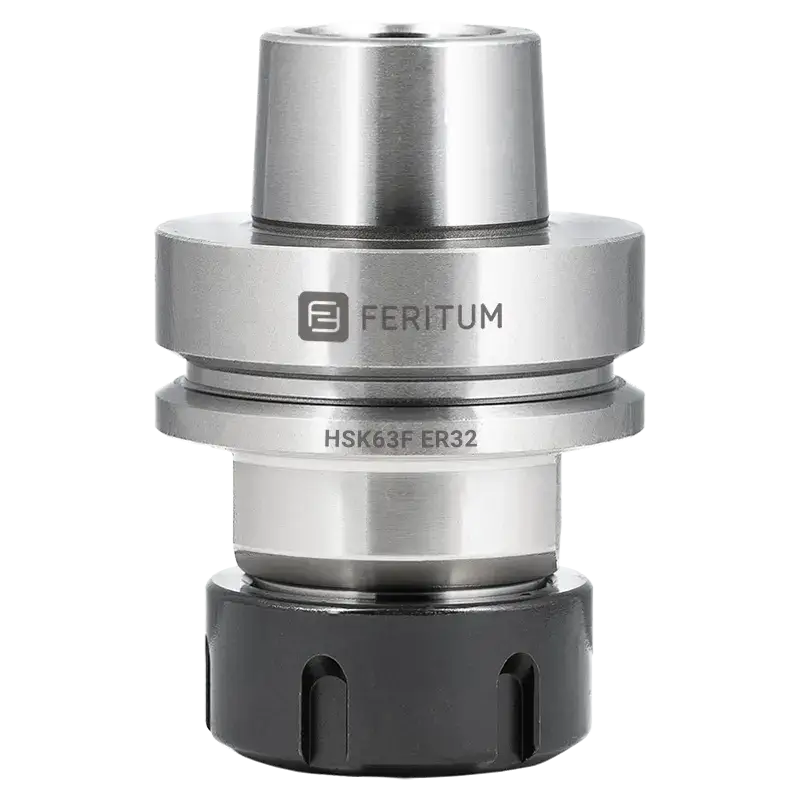

Цанговый патрон HSK63F ER32

Ключевая особенность патрона HSK63F — высокая точность соосного соединения со шпинделем и хвостовиком инструмента. Это критически важно, поскольку даже незначительное радиальное биение приводит к ускоренному износу фрез и снижению качества обработки. Снижение биения в 2 раза может удвоить срок службы режущего инструмента. По сравнению с конусами ISO30, оправка HSK63F легче и имеет возможность устойчивой работы при больших оборотах до 24 000 об/мин и более. Поэтому патроны HSK63F более точные и стабильные.

Любой элемент в системе передачи вращения (от шпинделя до режущей кромки инструмента) вносит свой эксцентриситет соосности. Цанговый патрон, цанга, сам шпиндель и даже фреза — все они в сумме влияют на вибрации, которые ускоряют износ инструмента и негативно сказываются на результатах обработки. Поэтому необходимо применять прецизионные цанги ER32 с радиальным биением до 0.005 мм и качественные патроны HSK63F, соответствующие требованиям динамической балансировки.

Цанги ER32 имеют расширенный диапазон зажима от 2 до 20 мм, что делает их универсальными для удержания как малых, так и больших хвостовиков. Общая длина цанги 40 мм обеспечивает плотную и равномерную фиксацию инструмента. Обратите внимание на гайки ER32 UM с подшипником, которые обеспечивают мягкую и точную затяжку без проворачивания и трения цанги о патрон. Это минимизирует деформации и биения, повышает стабильность зажима и точность позиционирования инструмента в оправке. Для более эффективного удаления стружки из зоны обработки применяются гайки с системой пылеудаления.

Для повышения точности и минимизации биений рекомендуем рассмотреть патроны HSK63F с системой цанг EOC25. Такая оснастка обеспечивает более эффективную передачу крутящего момента, а при диаметре хвостовика инструмента 12 мм она работает даже лучше термопатрона. Это позволит продлить срок службы режущего инструмента, что в итоге влияет на себестоимость конечной продукции. Система конусов HSK63F взаимозаменяема, поэтому вы можете установить патрон HSK63F с системой цанг EOC25 (OZ25) вместо оправки для ER32.

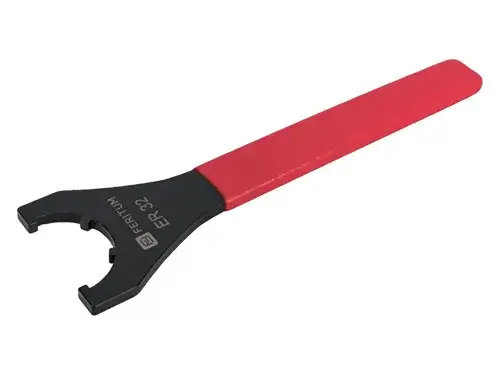

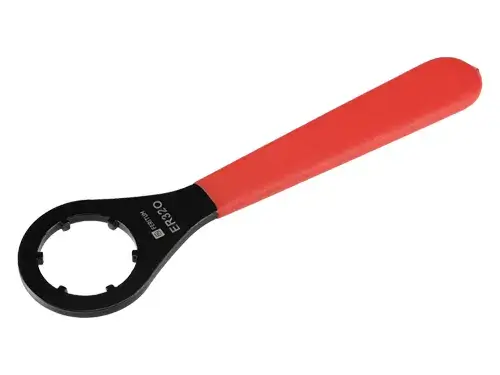

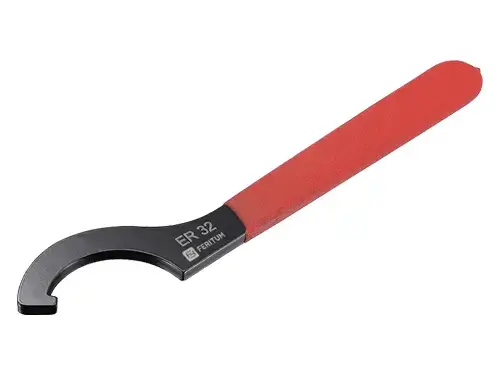

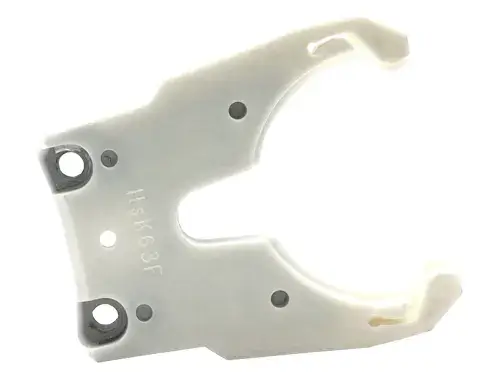

Правильный выбор гайки и специализированного ключа — важный элемент надёжной установки. В каталоге Feritum представлены совместимые ключи, гайки и цанги ER32, а также держатели для автоматической установки патрона HSK63F в инструментальный магазин станка.
