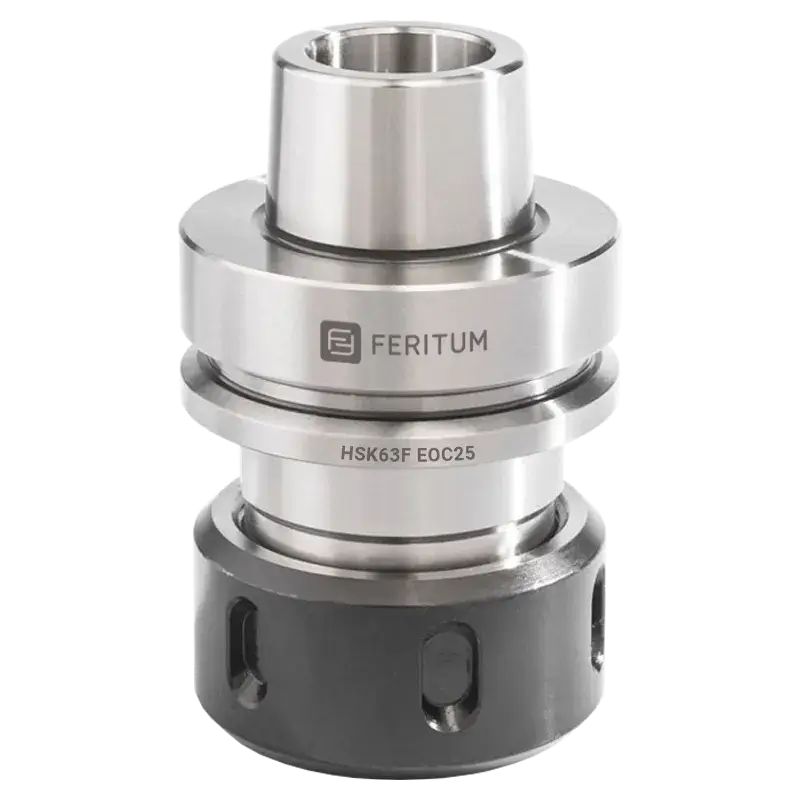

Цанговый патрон HSK63F EOC25 (OZ25)

Высокоточные патроны с современной системой конусных хвостовиков HSK63F предназначены для надежной фиксации режущего инструмента в цангах типа EOC25 (OZ25, 462E, DIN6388) и передачи крутящего момента от шпинделя станка. Применяются в станках с ЧПУ с автоматической и полуавтоматической сменой инструмента.

Типы цанг: EOC25 (OZ25, 462E, DIN6388)

Виды применяемых гаек: Гайка EOC25 (OZ25), гайка EOC25 (OZ25) с подшипником, гайка с системой пылеудаления EOC25 (OZ25)

Зажимное устройство (цанговый патрон) должно соединяться точно по оси как с инструментом, так и со шпинделем станка. Это очень важно, так как при уменьшении радиального биения всего в 2 раза - срок эксплуатации инструмента удваивается. Таким образом, зажимное устройство должно быть по возможности легким и сбалансированным, чтобы не оказывать отрицательного влияния на всю систему и не вызывать вибрацию. Система HSK63F является более современной, имеет меньший вес по сравнению с конусами ISO30 и позволяет стабильно работать на высоких оборотах до 50000 об/мин.

Каждый элемент в системе передачи вращения инструмента имеет свой эксцентриситет (отклонение от оси вращения), который вызывает дополнительные вибрации и влияет на срок службы инструмента. Такими элементами могут быть как сам шпиндель станка, так и цанговый патрон, а также цанга и инструмент. Поэтому важно обращать внимание на качество исполнения каждой составляющей. Следите за состоянием шпинделя, выбирайте качественные динамически сбалансированные зажимные патроны, высокоточные цанги с радиальным биением максимум 0.005 мм. Цанга должна зажимать хвостовик инструмента на всю свою длину.

Цанги типа EOC25 (DIN6388 OZ25, 462E) сегодня являются наиболее стабильным и точным решением по сравнению с распространенной системой ER32 (DIN6499). Цанги EOC25 имеют улучшенную конструкцию с длиной 52 мм, а тип ER32 – всего 40 мм. Таким образом, в первом случае мы можем зажимать больше длины хвостовика фрезы. Рекомендуется при высокоскоростной обработке (Nesting), а также если инструмент имеет большую длину. Цанги EOC25 могут обеспечивать большие крутящие моменты по сравнению с системой ER32. А при хвостовике фрезы диаметром 12 мм они даже превосходят по этому показателю более дорогие и менее универсальные термозажимные патроны (см. график ниже).

График зависимости крутящего момента от диаметра хвостовика инструмента

Таким образом, сочетание современных цанговых патронов HSK63F с цангами типа EOC25 (OZ25) дает максимально точный эффективный результат, позволяющий продлить срок службы инструмента и улучшить качество обработки деталей. Как итог - уменьшение себестоимости готовой продукции. Для увеличения точности установки фрезы обратите внимание на гайки EOC25 со встроенным подшипником. Преимущества такой гайки в том, что при закручивании её в патрон, цанга не проворачивается в посадочном гнезде вместе с гайкой, как у всех остальных гаек. Цанга просто движется по оси патрона, что позволяет прилагать достаточный момент при затяжке, обеспечивая большую плавность. Это положительно сказывается и на точности установки цанги, и на усилии зажима, передаваемом инструменту. Использование гаек с системой пылеудаления позволяет продлить срок службы фрезы за счет эффективного стружкоудаления из зоны реза.

Технические данные цанговых патронов HSK63F-EOC25:

Артикул	L	L1	D	D1
HSK63F-EOC25-72	97	72	60	63
HSK63F-EOC25-80	105	80	60	63

L - общая длина, мм

L1 - вылет от шпинделя, мм

D - диаметр гайки, мм

D1 - диаметр фланца, мм

Если Вам необходима другая длина этого цангового зажима, иной тип патрона или прочие конструктивные особенности - возможно производство как на заказ, так и выбор готовых вариантов, которые не входят в стандартный каталог. Наши менеджеры подберут оптимальные варианты.

Дополнительные принадлежности для установки и крепления патронов HSK63F-EOC25

Для оптимального затягивания гайки в патроне важен выбор правильного ключа. В нашем каталоге Вы можете найти специализированные ключи под каждый тип гайки. Для установки цангового патрона в магазин инструментов на станке с ЧПУ используются держатели, которые спроектированы под стандартный фланец HKS63F.

Ключи для гаек: Ключ EOC25 (OZ25) тип S, ключ EOC25 (OZ25) тип O

Держатели: Держатель цангового патрона HSK63F

Выбор правильного высокоточного цангового патрона, цанги, зажимной гайки и ключа - залог высокой производительности оборудования, стабильности работы и увеличения ресурса режущего инструмента, что в конечном счете влияет на себестоимость конечной продукции. Расчеты показывают, что использование более дорогих высокоточных патронов и цанг, а также гаек с подшипником, будет экономически выгоднее для производства.

Высокоточные цанговые патроны HSK63F-EOC25 (OZ25) от компании Feritum — это оптимальное решение для современных станков с ЧПУ, обеспечивающее минимальное радиальное биение. Они идеально подходят для высокоскоростной обработки по технологии Nesting и работы с инструментом, имеющим длинную рабочую часть. Это стало возможным благодаря динамической балансировке оправки на скоростях до 50 000 об/мин, а также применению высокоточных и устойчивых к нагрузкам цанг типа EOC25 (OZ25) длиной 52 мм. При использовании инструмента с хвостовиком диаметром 12 мм цанговый патрон обеспечивает передачу большего крутящего момента по сравнению с более дорогими и менее универсальными термопатронами. Если вы ищете оправку, способную повысить стабильность работы станка, продлить срок службы инструмента и обеспечить максимальную производительность, патроны HSK63F-EOC25 (OZ25) от Feritum — ваш лучший выбор. Присоединяйтесь к числу наших довольных клиентов и убедитесь в качестве продукции Feritum! Заказать высокоточные цанговые патроны HSK63F можно на этом сайте или через наших официальных дилеров.
