Гайка пылеуловитель для станка с ЧПУ — это специализированный элемент оснастки, который устанавливается на цанговый патрон вместо стандартной гайки. Конструкция имеет особую геометрию прорезей, напоминающих турбину. При вращении создаётся завихрение воздушного потока, которое вытягивает стружку и пыль с рабочей поверхности фрезерного станка и направляет её в систему пылеудаления через защитный кожух электрошпинделя.
Хотя такая насадка для пылеудаления не обеспечивает стопроцентную очистку, при правильной настройке и эксплуатации эффективность удаления отходов обработки достигает до 90%, что значительно облегчает работу, обеспечивает безопасную окружающую среду для оператора станка ЧПУ. Дополнительное преимущество - увеличение ресурса режущего инструмента, фреза в пазе детали остается чистой и меньше пригорает.
Виды гаек пылеудалителей
Для правильного выбора насадки пылеуловителя необходимо учитывать систему цанг, используемую в вашем оборудовании. Определить её можно по маркировке на цанговом патроне или в технической документации к станку.
Компания Feritum предлагает гайки с системой пылеудаления для следующих стандартов:

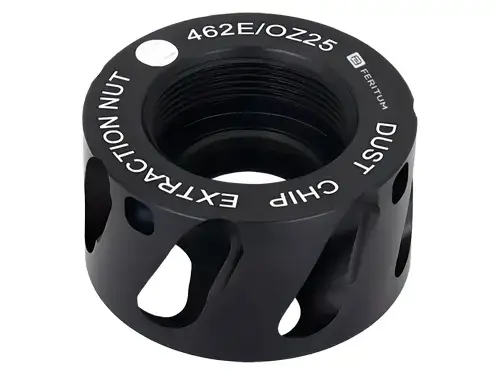

- EOC25 (OZ25)

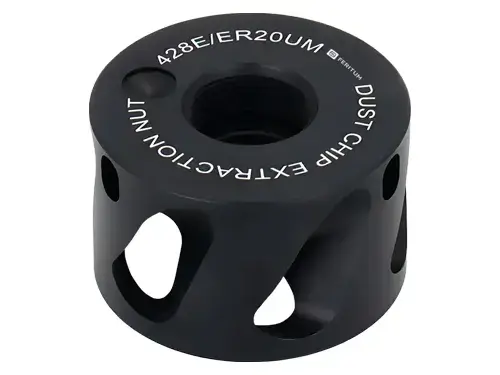

- ER20

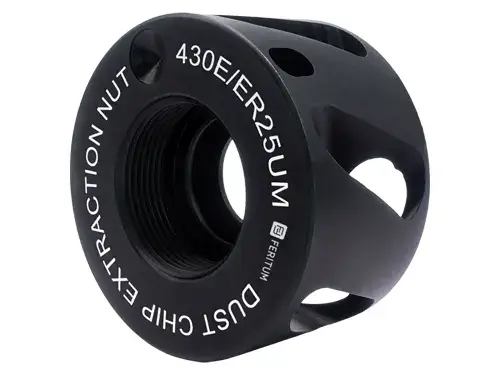

- ER25
- ER32

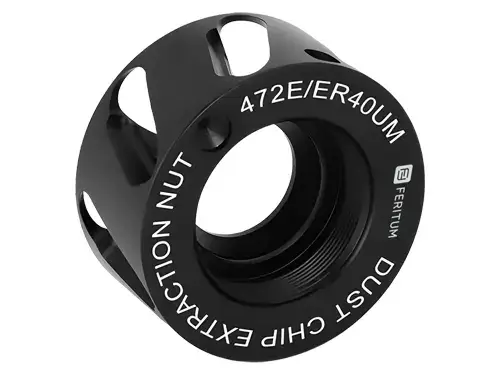

- ER40
Таким образом, подобрать пылеуловитель для ЧПУ станка можно под большинство распространённых систем оснастки.
Рекомендации по эксплуатации гаек-насадок для пылеудаления
Чтобы система пылеудаления работала максимально эффективно, важно соблюдать ряд правил:
- Оптимальное расстояние от гайки до детали составляет 2–10 мм. При увеличении зазора свыше 25 мм эффективность резко снижается;
- Рекомендуемая допустимая скорость вращения шпинделя — до 20 000 об/мин;

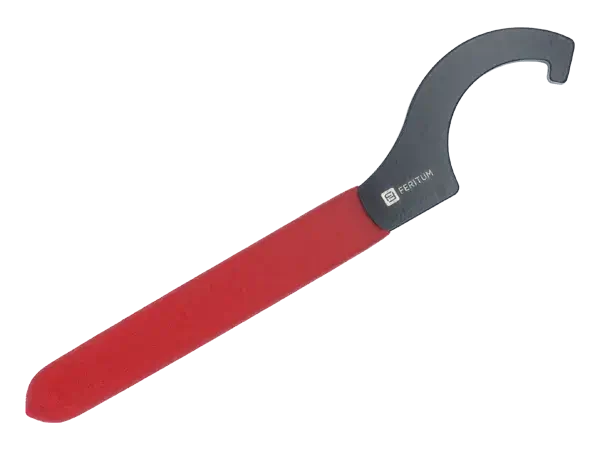

- Для фиксации используйте только комплектный ключ, вставляя его в предусмотренные отверстия на гайке;

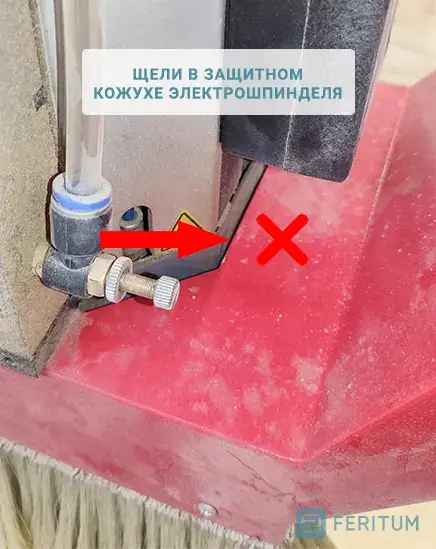

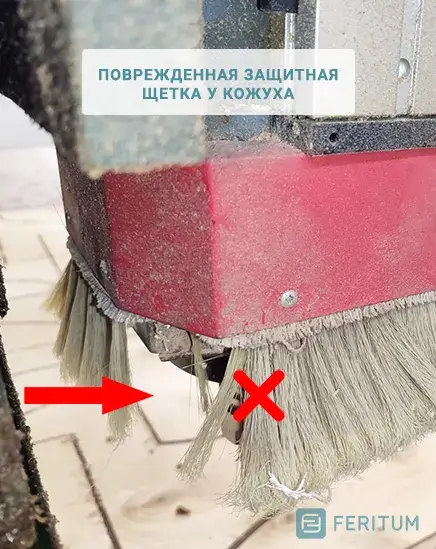

- Защитный кожух электрошпинделя и щётка вокруг него должны быть герметичными, без щелей;
- Производительность аспирационной системы должна соответствовать параметрам, указанным в инструкции к вашему оборудованию;
- При работе возможен небольшой рост уровня шума — рекомендуется использовать защитные наушники.
Обслуживание и срок службы гаек пылеуловителей
Насадка для пылеудаления изготавливается из прочного лёгкого сплава и при корректной эксплуатации служит длительное время. В комплекте всегда идёт специализированный ключ.
Чтобы продлить срок службы, важно избегать следующих ошибок:
- чрезмерного усилия при затягивании;
- фиксации ключом в прорези для пылеудаления вместо специальных отверстий;
- использования неподходящих инструментов.
Перед установкой гайку необходимо продувать и очищать от пыли, особенно внутренние поверхности с резьбой и посадочным буртиком для цанги.
Стоит помнить, что пылеуловители для ЧПУ — это расходные элементы оснастки, как и обычные гайки. Со временем они подвержены естественному износу и требуют замены.
Использование пылеуловителей на станках с ЧПУ — это не только забота о чистоте рабочего пространства, но и защита механики, оснастки и оператора. Грамотно подобранная и правильно эксплуатируемая насадка для пылеудаления позволяет повысить эффективность производства, улучшить качество обработки и продлить срок службы инструмента. Компания Feritum предлагает широкий выбор гаек с системой пылеудаления, которые идеально подходят для различных моделей фрезерных станков. Если вам нужен надёжный пылеуловитель для ЧПУ, вы можете купить его у нас с гарантией качества и профессиональной консультацией специалистов.
