Высокоточные цанги ER25 (DIN6499, 430E)

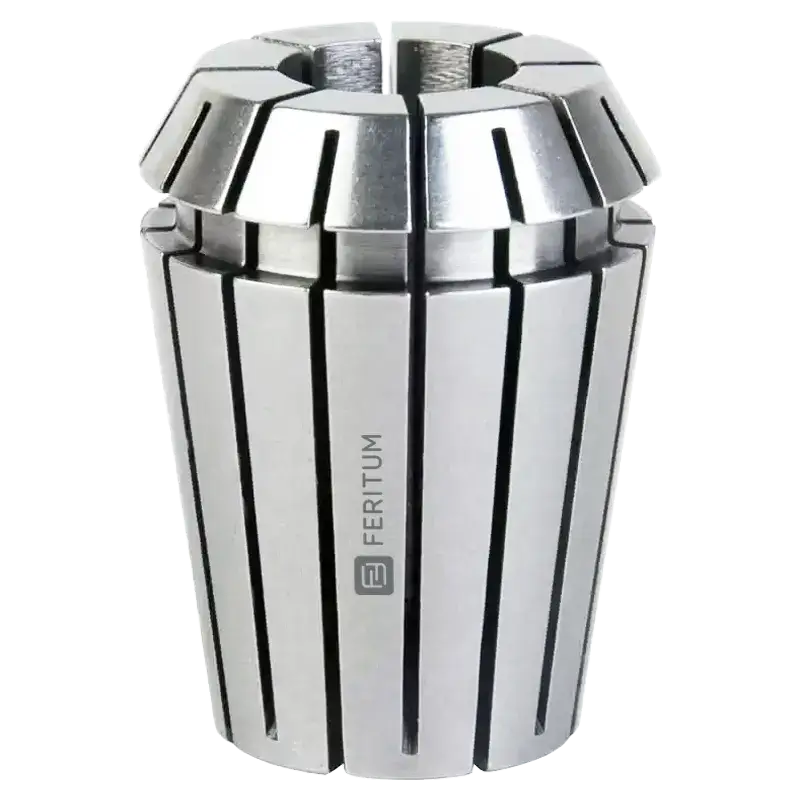

Высокоточная цанга ER25 (DIN 6499, 430 E)

Цанги ER25 (DIN6499, 430E) являются универсальным вариантом для зажима инструмента как с малыми диаметрами от 1 мм, так и с промышленными хвостовиками до 16 мм. Высокая точность по радиальному биению < 0.005 мм.

Типы цанговых патронов: HSK63F ER25, ISO30 ER25

Виды применяемых гаек: Гайка ER25 UM, гайка ER25 UM с подшипником, гайка системой пылеудаления для цанг ER25

Для стабильной работы инструмента на фрезерных станках с ЧПУ важнейшую роль играет зажимная система — цанга ER25 должна точно соосно совпадать как с хвостовиком инструмента, так и с посадочным отверстием цангового патрона ER25. Даже незначительное уменьшение радиального биения в два раза может вдвое продлить срок службы режущего инструмента. Именно поэтому качественная оснастка должна обеспечивать минимальные отклонения, идеальный баланс и отсутствие вибраций.

Компания Feritum производит прецизионные цанги ER25 (по стандартам DIN 6499 и 430E) из высококачественной пружинной стали марки 65Mn, обладающей отличными характеристиками упругости и износостойкости. На всех этапах производства заготовки подвергаются прецизионной шлифовке, а финишная обработка методом Super Finish обеспечивает предельно гладкую поверхность с параметром шероховатости Rz < 2.5. Это гарантирует надёжный контакт с хвостовиком инструмента и исключает повреждение его поверхности.

Благодаря точной термической обработке металл приобретает стабильную твёрдость и стойкость к нагрузкам. Концентричность цанг ER25 от Feritum не превышает 0.005 мм, что позволяет значительно продлить ресурс инструмента, снизить износ шпинделя и добиться высокой чистоты обрабатываемой поверхности.

Для улучшения результатов рекомендуем использовать цанги совместно с гайками ER25 UM со встроенным подшипником. Их конструкция предотвращает проворачивание цанги при зажиме и обеспечивает строго осевое движение. Это способствует равномерному распределению усилия, снижает радиальную нагрузку и повышает точность позиционирования инструмента, особенно при обработке на высоких оборотах.

Стандартные внутренние диаметры цанг ER25:

d	Артикул
1	ER25.01.H
2	ER25.02.H
3	ER25.03.H
3.175	ER25.03.175.H
4	ER25.04.H
5	ER25.05.H
6	ER25.06.H
6.35	ER25.06.35.H
8	ER25.08.H
10	ER25.10.H
12	ER25.12.H
12.7	ER25.12.7.H
14	ER25.14.H
16	ER25.16.H

Если в каталоге отсутствует требуемый внутренний диаметр или тип цанги - свяжитесь с менеджером Feritum. Возможно изготовление на заказ цанг, а также цанговых патронов других размеров и стандартов.

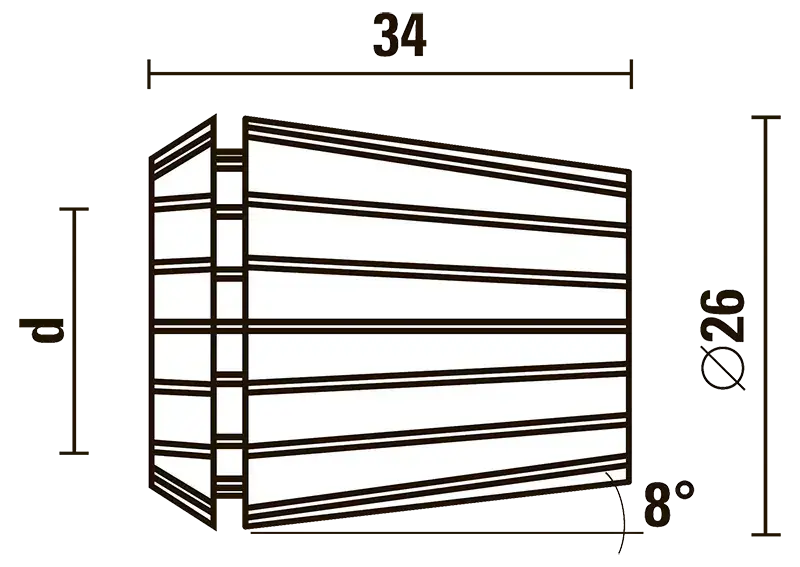

Размеры цанг ER25 (DIN6499, 430E) и их особенности

Цанги ER25 обладают следующими геометрическими параметрами:

Длина: 34 мм
Наружный диаметр: 26 мм
Угол конуса: 8°
Диапазон зажима хвостовиков: от 1 мм до 16 мм
Популярные размеры ER25: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
Радиальное биение: не более 0.005 мм

Благодаря широкому диапазону зажима и высокой точности эти цанги подходят для крепления как небольших фрез, так и более массивного инструмента с хвостовиками до 16 мм. Однако, учитывая ограниченную длину и площадь зажимного контакта, цанги ER25 эффективны только при работе с фрезами малой и средней длины.

Выбирая высокоточные цанги ER25 от Feritum, вы инвестируете в промышленную надёжность и высочайшее качество обработки. Наши цанги изготовлены с учётом самых жестких требований к концентричности до 0.005 мм, что позволяет продлить срок службы инструмента в несколько раз. Закажите цанги ER25 сейчас — убедитесь в качестве Feritum, повышайте производительность и прибыль вашего производства. Рекомендуются для фрез малой и средней длины с хвостовиками от 1 до 16 мм. Купить цанги ER25 можно на этом сайте или у наших официальных дилеров.
