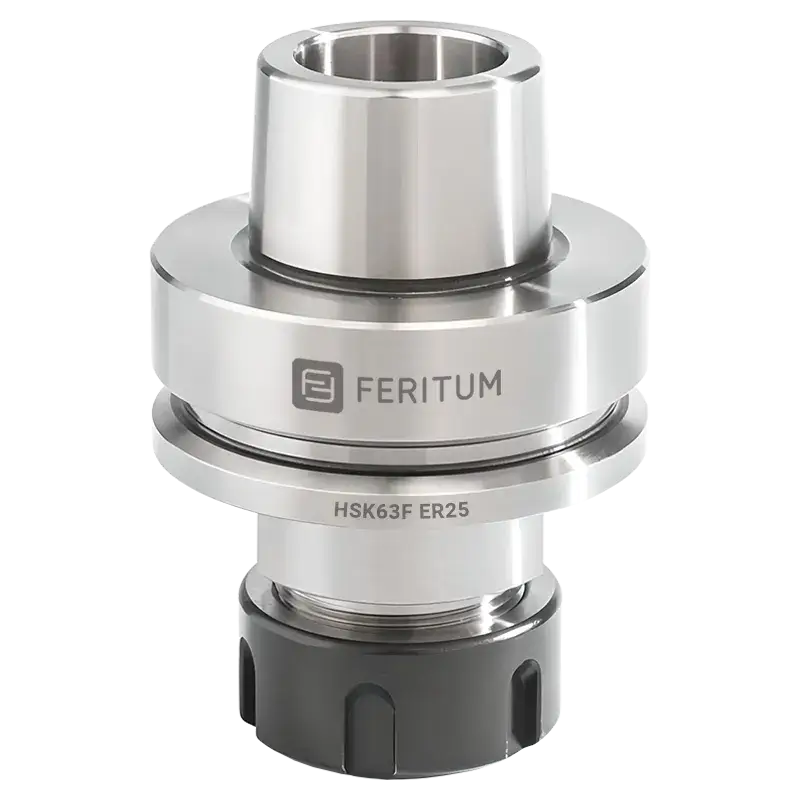

Цанговый патрон HSK63F ER25

Цанговый патрон HSK63F должен обеспечивает соосное соединение инструмента со шпинделем станка, что особенно важно при высокоскоростной обработке. Даже небольшое снижение радиального биения — например, в два раза — позволяет вдвое увеличить ресурс фрез. Поэтому для цанг ER25, как и для других стандартов, необходимы лёгкость конструкции патрона и его балансировка. Конус HSK63F выгодно отличается от ISO30 сниженным весом и возможностью устойчивой работы на скоростях до 50 000 об/мин, что делает его актуальным решением для современных производств.

Каждый узел в цепи передачи вращения (будь то сам шпиндель HSK63, патрон, цанга или сам инструмент) вносит свой вклад в общий уровень биений. Эти микроскопические отклонения вызывают вибрации, ускоряют износ фрезы, ухудшают качество обработки деталей. Поэтому необходимо использовать качественную оснастку — особенно это касается динамически сбалансированных патронов HSK63F и прецизионных цанг ER25 с радиальным биением не более 0.005 мм.

Цанги ER25 являются универсальным вариантом с рабочим диапазоном зажима хвостовиков диаметром до 16 мм и длиной зажима 34 мм. Это делает их универсальными для крепления инструмента как малого и среднего диаметра, так и более толстых промышленных хвостовиков. Не рекомендуется применять фрезы с большой рабочей длиной. При использовании гайки типа ER25 UM с подшипником обеспечивается равномерная осевая нагрузка при затяжке, исключается трение цанги о патрон, что особенно важно при высокоточных операциях. Такой тип зажима минимизирует биения, облегчает затяжку и повышает надёжность крепления инструмента. А использование гаек с системой пылеудаления позволяет продлить срок службы инструмента за счет эффективного стружкоудаления из зоны реза.

Правильная эксплуатация предполагает использование совместимых гаек и специализированных ключей для затяжки. В каталоге Feritum вы найдете весь спектр необходимой оснастки, в том числе удобных ключей и надёжных держателей под стандартный фланец HSK63F для установки патрона в инструментальный магазин ЧПУ-станка.
