Высокоточные цанги ER20 (DIN 6499, 428E)

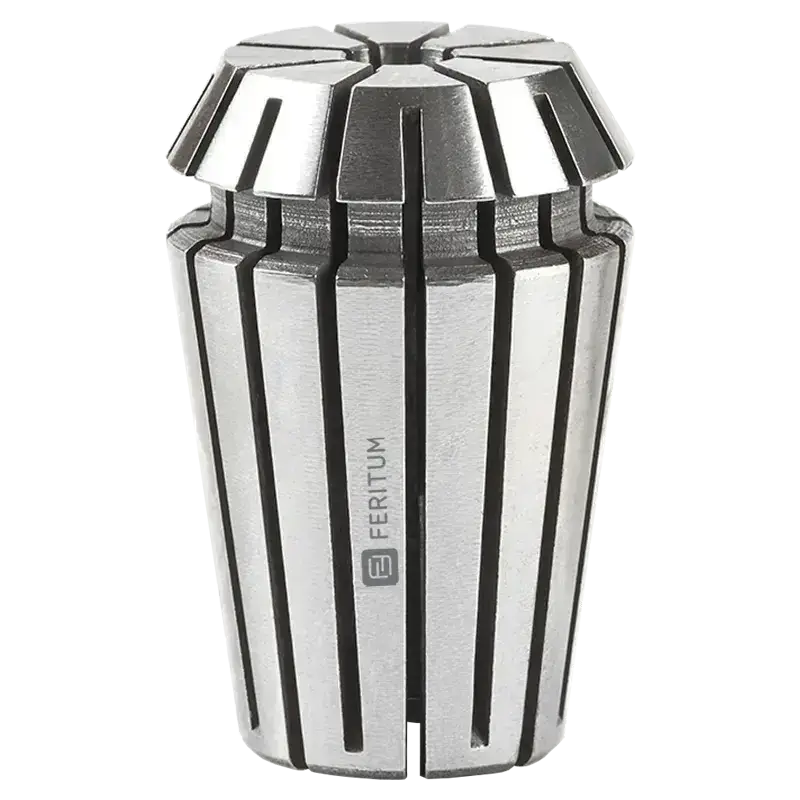

Высокоточная цанга ER20 (DIN 6499, 428 E)

Цанги ER20 (DIN6499, 428E) предназначены зажима инструмента с диаметрами хвостовиков от 1 до 13 мм на небольших ЧПУ-станках. Прецизионная концентричность до 0,005 мм.

Типы цанговых патронов: HSK63F ER20, ISO30 ER20

Виды применяемых гаек: Гайка ER20 A, гайка ER20 A с подшипником, гайка ER20 M, гайка ER20 UM, гайка системой пылеудаления для цанг ER20

Для стабильной и эффективной работы фрез на станках с ЧПУ крайне важно, чтобы цанга ER20 была точно соосна как с хвостовиком инструмента, так и с посадочным отверстием цангового патрона ER20. Даже незначительное снижение радиального биения (всего в два раза) — практически удваивает срок службы режущего инструмента. Именно поэтому качественная оснастка должна отличаться высокой точностью и идеальной балансировкой, минимизирующей вибрации.

Компания Feritum предлагает высокоточные цанги ER20 в полном соответствии со стандартами DIN 6499 и 428E, используя для их производства пружинную сталь марки 65Mn. Каждая заготовка проходит все этапы наружной и внутренней шлифовки, а финальная обработка методом Super Finish обеспечивает чистоту поверхности с шероховатостью Rz < 2.5, что гарантирует надёжное удержание инструмента и предотвращает возможное повреждение хвостовика.

Закалка на строго контролируемых режимах придаёт металлу высокую твёрдость и износостойкость. При этом обеспечивается концентричность на уровне не более 0.005 мм, что положительно влияет на срок службы инструмента и шпиндельного узла, а также повышает качество обработки заготовок.

Для достижения максимальной точности рекомендуем использовать гайки ER20 A с подшипником. Их конструкция предотвращает проворачивание цанги при затяжке и обеспечивает строгое осевое перемещение. Благодаря равномерному распределению зажимного усилия снижается радиальная нагрузка, что положительно сказывается на точности и безопасности обработки.

Стандартные внутренние диаметры цанг ER20:

d	Артикул
1	ER20.01.H
2	ER20.02.H
3	ER20.03.H
3.175	ER20.03.175.H
4	ER20.04.H
5	ER20.05.H
6	ER20.06.H
6.35	ER20.06.35.H
7	ER20.07.H
8	ER20.08.H
9	ER20.09.H
10	ER20.10.H
11	ER20.11.H
12	ER20.12.H
12.7	ER20.12.7.H
13	ER20.13.H

Если в каталоге отсутствует требуемый внутренний диаметр или тип цанги - свяжитесь с менеджером Feritum. Возможно изготовление на заказ цанг, а также цанговых патронов других размеров и стандартов.

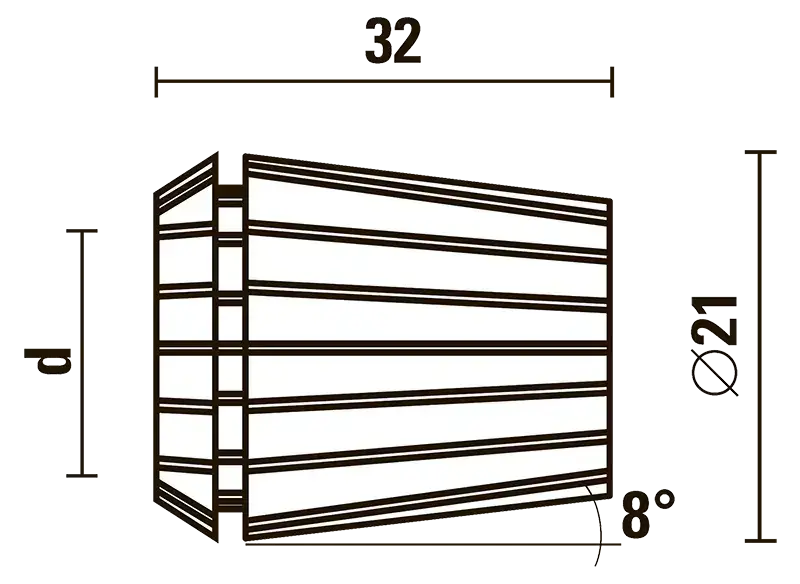

Размеры цанг ER20 (DIN6499, 428E) и их особенности

Цанги ER20 имеют следующие параметры:

Длина: 32 мм
Наружный диаметр: 21 мм
Угол конуса: 8°
Диапазон зажима хвостовиков: от 1 мм до 13 мм
Популярные размеры ER20: 2 мм, 3 мм, 4 мм, 8 мм, 10 мм, 12 мм
Радиальное биение: не более 0.005 мм

Из-за ограниченной площади зажимного контакта цанги ER20 рекомендуется применять с фрезами малой и средней длины. Высокая точность изготовления гарантирует стабильность при многократном использовании.

Если вы ищете цанги ER20, которые обеспечат минимальное биение, стабильную фиксацию и увеличат срок службы инструмента — выбирайте прецизионные цанги ER20 от Feritum. Наши изделия демонстрируют высокую точность, надёжность и соответствие строгим стандартам качества. Убедитесь сами — оформите заказ прямо сейчас и оцените, как качественная оснастка повышает производительность и снижает затраты в вашем производственном процессе. Купить цанги ER20 можно на этом сайте или у наших официальных дилеров.
