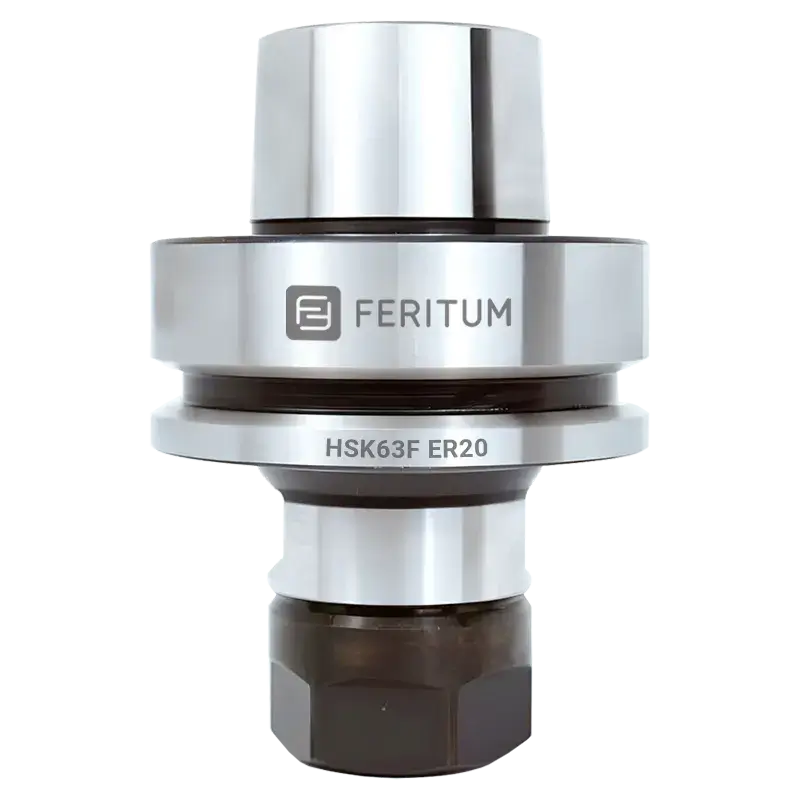

Цанговый патрон HSK63F ER20

Особенность патрона HSK63F заключается в его высокой точности соединения с инструментом и шпинделем по оси вращения. Это критически важно, поскольку снижение радиального биения даже на 50 % увеличивает срок службы режущего инструмента вдвое. Оправка HSK63F имеет минимальный вес, идеальную балансировку и точную геометрию, что особенно актуально при работе на высоких оборотах — до 50 000 об/мин. Конус HSK63F значительно превосходит по характеристикам устаревший стандарт ISO30.

Каждый компонент системы передачи крутящего момента (будь то шпиндель HSK63, цанговый патрон или сама цанга) имеет свой микроскопический эксцентриситет. Совокупность этих отклонений приводит к вибрациям, ускоренному износу инструмента и снижению качества обработки. Поэтому крайне важно использовать высокоточные и динамически сбалансированные зажимы HSK63, а также цанги с минимальным радиальным биением — не более 0.005 мм. Важно, чтобы цанга обеспечивала полный охват хвостовика инструмента по всей длине зажима.

Цанги ER20 обладают возможностью зажима хвостовиков до 13 мм, при общей длине — 31.5 мм. Это делает их оптимальными для работы с инструментом малых и средних диаметров и длины, обеспечивая уверенную фиксацию и высокую точность позиционирования. Однако, патроны HSK63F-ER20 не подходят для инструмента с длинной рабочей частью. При использовании цанг ER20 рекомендуется выбирать гайки типа ER20 A с встроенным подшипником. Такая гайка при затяжке предотвращает проворачивание цанги, обеспечивая осевое движение без перекоса. Это значительно повышает плавность зажима и минимизирует биение, улучшая передачу усилия и точность установки. Использование гаек с системой пылеудаления позволяет продлить срок службы фрезы за счет эффективного стружкоудаления из зоны реза. Внимание: гайки типа ER20 M имеют другой шаг / диаметр резьбы и не подходят для стандартного патрона, оснастка для такой гайки изготавливается только под заказ.

Для правильной и безопасной установки гайки необходимо использовать соответствующий ключ. В каталоге компании Feritum представлены специализированные ключи, полностью совместимые с разными видами гаек для системы цанг ER20. Кроме того, для установки патрона в магазин инструментов ЧПУ-станка применяются держатели под фланец HSK63F — они обеспечивают надежное соединение и быструю смену оснастки.
