Высокоточные цанги ER16 (DIN 6499, 426E)

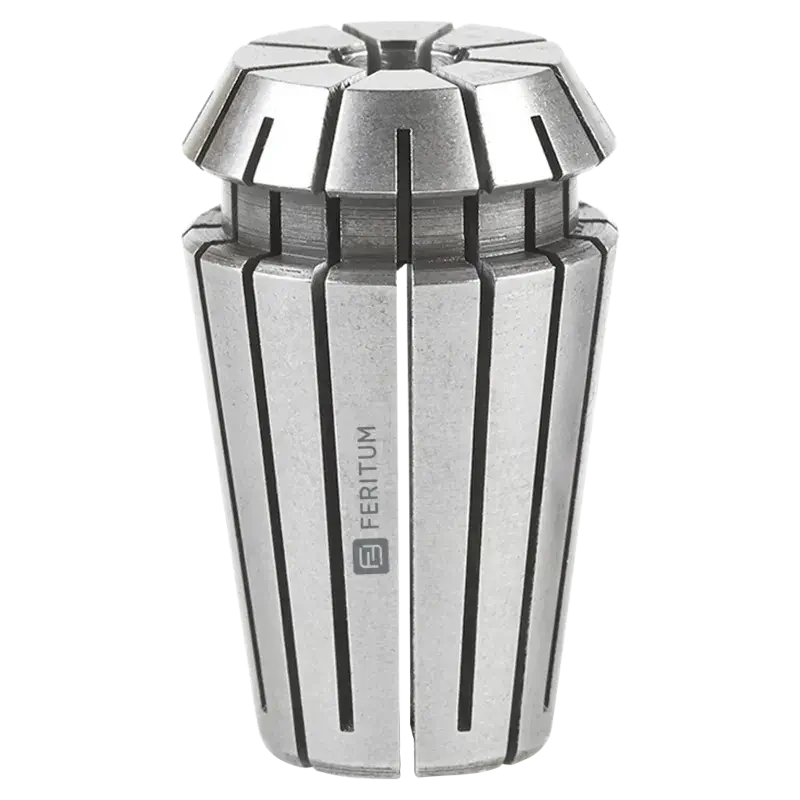

Высокоточная цанга ER16 (DIN 6499, 426 E)

Цанги ER16 (DIN 6499, 426E) предназначены зажима инструмента с диаметрами хвостовиков от 1 до 10 мм на небольших станках с ЧПУ. Высокая точность с радиальным биением до 0,005 мм.

Типы цанговых патронов: HSK63F ER16, ISO30 ER16

Виды применяемых гаек: Гайка ER16 A, гайка ER16 A с подшипником, гайка ER16 M, гайка ER16 UM

Для стабильной работы фрезы на станке с ЧПУ важно, чтобы цанга ER16 была идеально соосна и с хвостовиком инструмента, и с посадочным отверстием цангового патрона ER16. Снижение радиального биения всего вдвое практически удваивает срок службы режущего инструмента. Поэтому оснастка должна отличаться высокой точностью изготовления и безукоризненной балансировкой, уменьшающей вибрации и нагрузку на шпиндель.

Feritum производит прецизионные ER16 цанги (по стандартам DIN 6499 и 426 E) из высококачественной пружинной стали 65Mn. Заготовка проходит полный цикл наружной и внутренней шлифовки, а финишная обработка Super Finish доводит поверхность до шероховатости Rz < 2.5, что снижает риск задиров хвостовика и гарантирует стабильную фиксацию.

Закалка при контролируемой температуре придаёт цанге высокую износостойкость, при этом концентричность не превышает 0.005 мм. Такое качество продлевает ресурс инструмента и электрошпинделя, улучшая чистоту поверхности детали.

Для улучшения результатов рекомендуем использовать гайки ER16 A с интегрированным подшипником. Их конструкция исключает проворачивание цанги при затяжке и обеспечивает строго осевое перемещение. Равномерное усилие зажима сводит к минимуму радиальные нагрузки, повышая безопасность и точность обработки.

Стандартные внутренние диаметры цанг ER16:

d	Артикул
1	ER16.01.H
2	ER16.02.H
3	ER16.03.H
3.175	ER16.03.175.H
4	ER16.04.H
5	ER16.05.H
6	ER16.06.H
6.35	ER16.06.35.H
7	ER16.07.H
8	ER16.08.H
9	ER16.09.H
10	ER16.10.H

Если в каталоге отсутствует требуемый внутренний диаметр или тип цанги - свяжитесь с менеджером Feritum. Возможно изготовление на заказ цанг, а также цанговых патронов других размеров и стандартов.

Размеры цанг ER16 (DIN6499, 426E) и их особенности

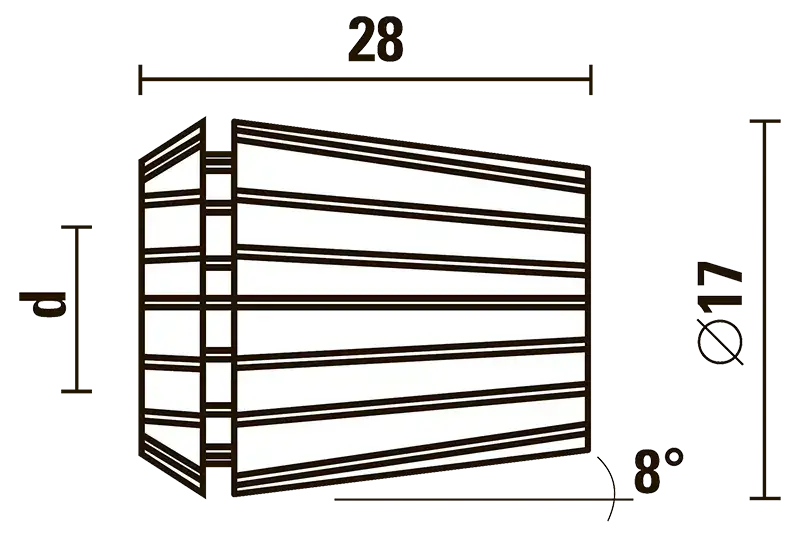

Цанга ER16 имеет длину 28 мм, внешний диаметр 17 мм, угол конуса 8°. Диапазон хвостовиков Ø 1–10 мм (популярные цанги ER16 3 мм, 4 мм, 6 мм, 8 мм, 10 мм,). Небольшая площадь контактного зажима ограничивает их использование для инструмента малой и средней длины. Радиальное биение на превышает 0.005 мм.

Выбирая цанги ER16 Feritum, вы получаете высокоточную оснастку с минимальным биением (до 0.005 мм) и стабильной фиксацией, что увеличивает ресурс режущего инструмента. Закажите цанги ER16 сейчас — убедитесь в качестве Feritum, повышайте производительность и прибыль вашего производства. Рекомендуются для фрез небольшой и средней длины с хвостовиками от 1 до 10 мм. Купить цанги ER16 можно на этом сайте или у наших официальных дилеров.
