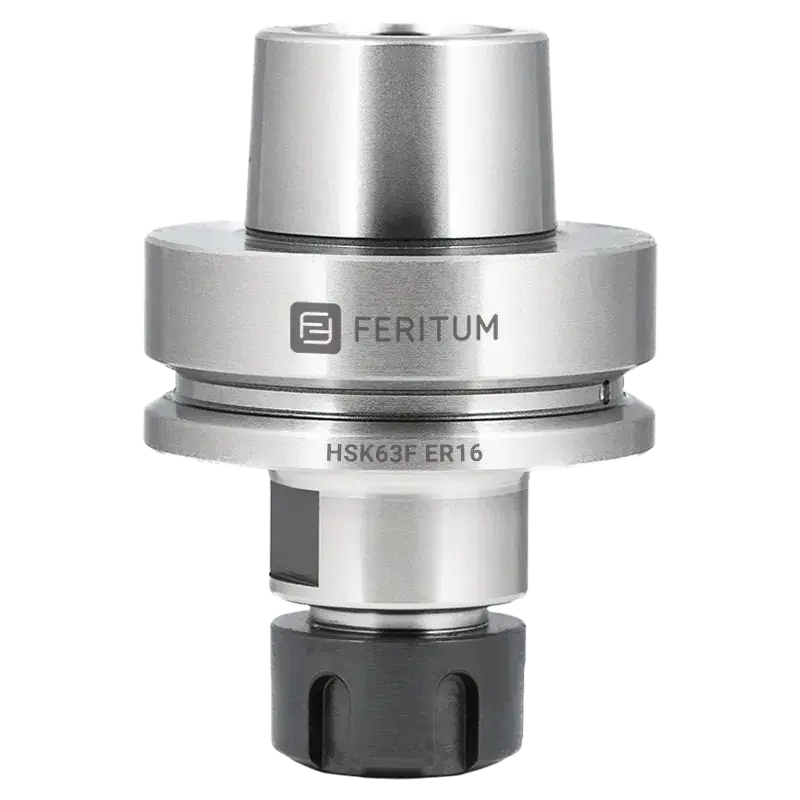

Цанговый патрон HSK63F ER16

Зажимное устройство (цанговый патрон) должно соединяться точно по оси как с инструментом, так и со шпинделем станка. Это очень важно, так как при уменьшении радиального биения всего в 2 раза - срок эксплуатации инструмента удваивается. Таким образом, зажимное устройство должно быть по возможности легким и сбалансированным, чтобы не оказывать отрицательного влияния на всю систему и не вызывать вибрацию. Система HSK63F является более современной, имеет меньший вес по сравнению с конусами ISO30 и позволяет стабильно работать на высоких оборотах до 50000 об/мин.

Каждый элемент в системе передачи вращения инструмента имеет свой эксцентриситет (отклонение от оси вращения), который вызывает дополнительные вибрации и влияет на срок службы инструмента. Такими элементами могут быть как сам шпиндель станка, так и цанговый патрон, а также цанга и инструмент. Поэтому важно обращать внимание на качество исполнения каждой составляющей. Следите за состоянием шпинделя, выбирайте качественные динамически сбалансированные зажимные патроны, высокоточные цанги с радиальным биением максимум 0.005 мм. Цанга должна зажимать хвостовик инструмента на всю свою длину.

Цанги ER16 достаточно маленькие с общей длиной 27.5 мм и позволяют зажимать хвостовики инструмента диаметром только до 10 мм. Для увеличения точности установки фрезы обратите внимание на гайки ER16 A с подшипником. Преимущества такой гайки в том, что при закручивании её в патрон, цанга не проворачивается в посадочном гнезде вместе с гайкой, как у всех остальных гаек. Цанга просто движется по оси патрона, что позволяет прилагать достаточный момент при затяжке, обеспечивая большую плавность. Это положительно сказывается и на точности установки цанги, и на усилии зажима, передаваемом инструменту. Внимание: гайки ER16 M имеют другой шаг / диаметр резьбы и не подходят для стандартного патрона, оснастка для такой гайки изготавливается только под заказ. Патроны HSK63F-ER16 рекомендуется использовать для фрез с небольшой рабочей частью и малой длиной хвостовика.

Для оптимального затягивания гайки в патроне важен выбор правильного ключа. В нашем каталоге Вы можете найти специализированные ключи под каждый тип гайки. Для установки цангового патрона в магазин инструментов на станке с ЧПУ используются держатели, которые спроектированы под стандартный фланец HKS63F.
