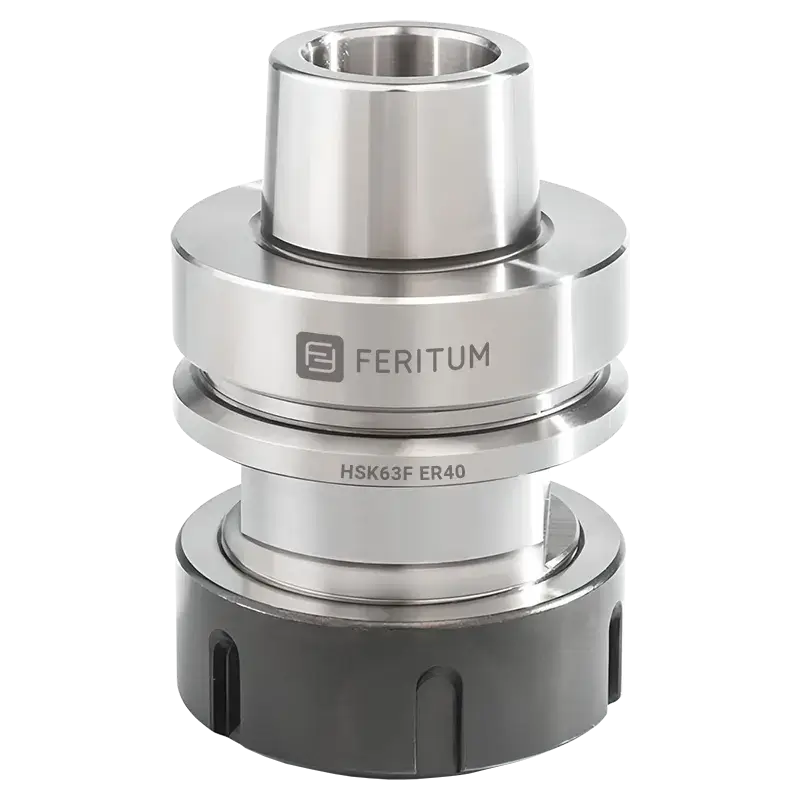

Цанговый патрон HSK63F ER40

Цанговые патроны HSK63F с системой цанг ER40 предназначены для установки инструмента с увеличенным диаметром и длиной хвостовика. Эти патроны активно применяются на промышленных станках с ЧПУ с автоматической (и полуавтоматической) сменой инструмента и подходят для тяжёлых режимов обработки, требующих надёжной фиксации фрезы и точного позиционирования.

Типы цанг: ER40

Виды применяемых гаек: Гайка ER40 UM, гайка ER40 UM с подшипником, гайка системой пылеудаления для цанг ER40

Система HSK63F обеспечивает точную посадку патрона в шпиндель, что особенно важно при зажиме инструмента больших диаметров. Любое биение и дисбаланс на высоких скоростях может привести к серьёзным вибрациям и преждевременному износу как инструмента, так и шпиндельного узла. Именно поэтому оправки HSK63F под цанги ER40 проектируются с высокой точностью, лёгкостью конструкции и оптимальной динамической балансировкой — до 50 000 об/мин. По сравнению с ISO30, система HSK63F обладает меньшей массой и большей жёсткостью при осевом усилии зажима.

Каждый компонент системы влияет на биение — это и сам шпиндель hsk63, и цанговый патрон, и цанга, и режущий инструмент. Использование качественной высокоточной оснастки позволяет снизить вибрации, улучшить качество обработки и продлить срок службы фрез. Важно использовать цанги ER40 с радиальным биением не более 0.005 мм, а также динамически сбалансированные патроны HSK63F.

Цанги ER40 обладают самым большим диапазоном зажима в серии ER - до 26 мм (не считая менее популярные цанги ER50), а их длина составляет 46 мм. Это позволяет надёжно фиксировать длинные хвостовики и использовать инструмент с большой рабочей частью. Рекомендуется использовать гайки ER40 UM с подшипником: такая конструкция исключает проворачивание и трение цанги о патрон при затяжке и обеспечивает плавную осевую подачу, что положительно сказывается на точности установки. А для более эффективного удаления стружки из зоны фрезерования обратите внимание на гайки с системой пылеудаления - их применение может также продлить срок службы режущего инструмента.

Патроны HSK63F с системой цанг EOC25 повышают точность и уменьшают радиальные биения по сравнению с ER40. Такая оснастка обеспечивает более эффективную передачу крутящего момента, а при диаметре хвостовика инструмента 12 мм она работает даже лучше более дорогого термопатрона. Использование такого патрона позволит продлить срок службы режущего инструмента, что особенно важно при высокоскоростной обработке по технологии Нестинг. Система конусов HSK63F взаимозаменяема, поэтому вы можете установить патрон HSK63F с системой цанг EOC25 (OZ25) вместо оправки для ER40.

Технические данные цанговых патронов HSK63F-ER40:

Артикул	L	L1	D	D1
HSK63F-ER40-75	100	75	63	63
HSK63F-ER40-80	105	80	63	63
HSK63F-ER40-100	125	100	63	63

L - общая длина, мм

L1 - вылет от шпинделя, мм

D - диаметр гайки, мм

D1 - диаметр фланца, мм

Если Вам необходима другая длина этого цангового зажима, иной тип патрона или прочие конструктивные особенности - возможно производство как на заказ, так и выбор готовых вариантов, которые не входят в стандартный каталог. Наши менеджеры подберут оптимальные варианты.

Дополнительные принадлежности для установки и крепления патронов HSK63F-ER40

Для корректной работы патрона важно использовать совместимые ключи и держатели под систему конусов HSK63F. В каталоге Feritum вы найдёте полный комплект аксессуаров: гайки, ключи, цанги ER40 и держатели для установки патрона в инструментальный магазин станка с ЧПУ.

Ключи для затягивания гаек: Ключ ER40 S тип, ключ ER40 UM, ключ ER40 O

Держатели: Держатель цангового патрона HSK63F

Патрон HSK63F ER40 — это не просто элемент оснастки, а критически важная часть всей системы обработки. От его качества зависит точность, стабильность и производительность станка. Использование прецизионных цанг, правильных гаек и динамически сбалансированных оправок повышает эффективность производства, увеличивает срок службы режущего инструмента и снижает себестоимость готовой продукции.

Оправки HSK63F-ER40 от Feritum изготавливаются с высокой точностью, проходят динамическую балансировку и контроль биения. Если вы ищете прочный, точный и надёжный цанговый патрон HSK63F ER40 — выбирайте Feritum. Наши оправки рассчитаны на максимальные нагрузки и гарантируют стабильность даже при длительной работе на высоких оборотах, что особенно важно при увеличенной скорости фрезерования по технологии Нестинг. Длина зажима цанги ER40 составляет 46 мм, что позволяет надёжно фиксировать длинные хвостовики диаметром до 26 мм и использовать инструмент с большой рабочей частью. Feritum — это решение для профессионалов, которым важна максимальная эффективность производства. Купить цанговый патрон HSK63F-ER40 можно на этом сайте или у наших официальных дилеров.
