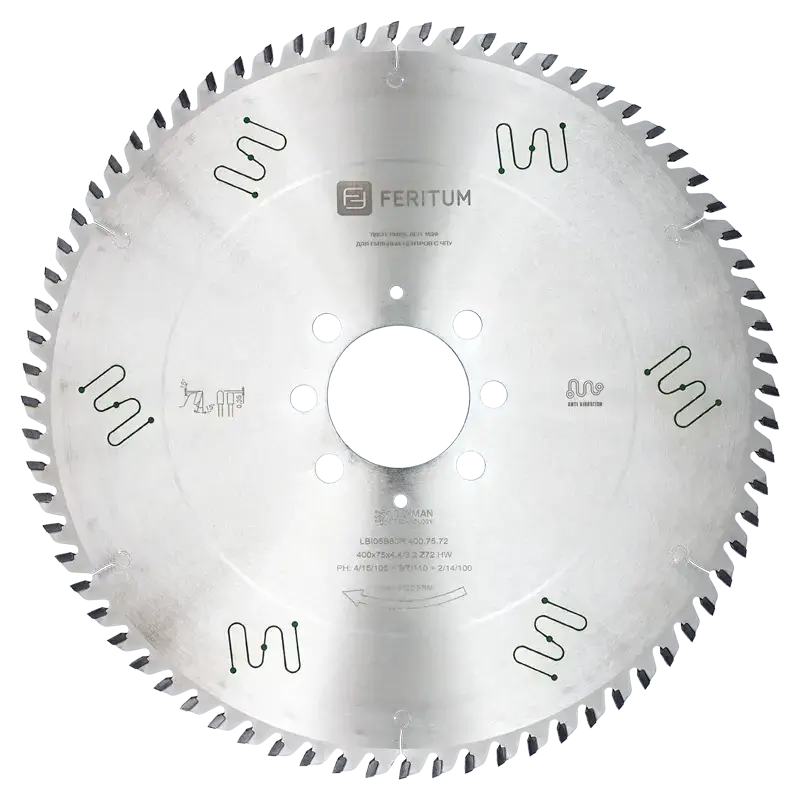

Пильные диски по ЛДСП для раскроечных центров ЧПУ

Эти дисковые пилы предназначены для раскроя ЛДСП в паре с подрезным диском на пильных центрах с ЧПУ. Защитное хромированное покрытие, увеличенная толщина напайки (заточка до 20-30 раз), пазы против шума и вибраций, прорези от температурной деформации, твердый сплав Ceratizit.

Материалы: ЛДСП, ламинированный МДФ, HPL, термопластичные композиты, оргстекло

Оборудование: Раскроечные центры с ЧПУ

Пильные диски для ЛДСП, использующиеся в форматно раскроечных центрах с ЧПУ, являются неотъемлемой частью производственного процесса в мебельной и деревообрабатывающей промышленности. Они обеспечивают качественную и точную резку, важным моментом которой является минимизация повреждений поверхности материала. Особенностью пильных дисков компании Feritum для таких центров является специальное защитное хромированное покрытие. Оно выполняет несколько ключевых функций: не только защищает диск от перегрева, но и существенно улучшает процесс удаления стружки, уменьшает налипание смолы и снижает трение. В результате - повышается долговечность пильного диска, а также обеспечивается дополнительная защита от коррозии.

Кроме того, пильные диски Feritum обладают специальными пазами в корпусе, которые заполнены термопластичным наполнителем. Это конструктивно снижает вибрацию, что в свою очередь минимизирует уровень шума при работе оборудования. Для защиты от перегрева и деформации, диски этой серии оснащены прорезями, сделанными на лазерном станке с ЧПУ, что позволяет компенсировать расширение материала при высоких температурах.

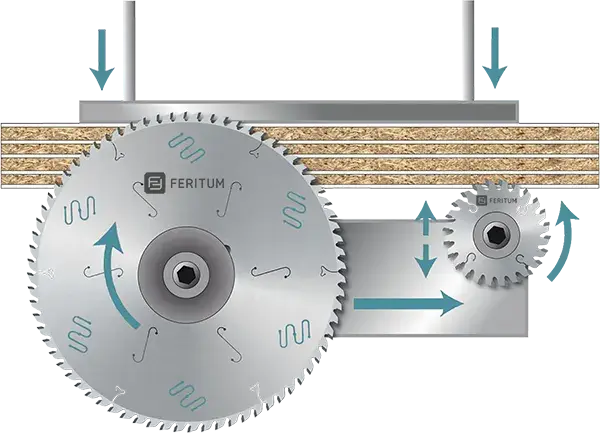

В форматно-раскроечных центрах для ЛДСП часто одновременно пилится несколько листов материала (обычно 3-6 листов толщиной 16 мм в зависимости от модели станка). В станках этого типа балка прижимает пачку листов ЛДСП с обеих сторон от линии реза, создавая равномерное давление и сглаживая неровности поверхности. Это существенно повышает качество пропила и делает его более аккуратным по сравнению с традиционными форматно-раскроечными станками.

Ключевым моментом при использовании основных дисков для пильного центра является необходимость их работы в паре с подрезной пилой. Это важное условие позволяет избежать сколов на ламинате нижней части панели при раскрое ЛДСП. Подрезная пила делает чистовой подпил на глубину не более 2-3 мм, что предохраняет поверхность от повреждений, а большая пила выполняет основной рез без сколов.

Пильные диски по ЛДСП для пильных центров ЧПУ

Технические данные дисковых пил серии LBI05B80R:

D	B	b	d	Z	PINS	Артикул
250	4.2	3.0	30	60	2/10/60	LBI05B80R.250.30.60
250	4.2	3.0	50	60	-	LBI05B80R.250.50.60
250	4.2	3.0	55	60	4/10/70	LBI05B80R.250.55.60
250	4.2	3.0	30	80	2/9/46.4 + 2/10/60	LBI05B80R.250.30.80
270	4.2	3.0	55	60	-	LBI05B80R.270.55.60
280	4.4	3.2	55	60	2/10/70	LBI05B80R.280.55.60
290	4.2	3.0	55	60	-	LBI05B80R.290.55.60
300	4.4	3.0	30	60	2/10/60	LBI05B80R.300.30.60
300	4.4	3.0	65	60	2/9/110	LBI05B80R.300.65.60
300	4.4	3.0	75	60	-	LBI05B80R.300.75.60
300	4.4	3.0	80	60	4/9/100 + 2/14/110	LBI05B80R.300.80.60
300	4.4	3.0	30	72	2/10/60	LBI05B80R.300.30.72
300	4.4	3.0	60	72	2/14/100	LBI05B80R.300.60.72
300	4.4	3.0	65	72	2/9/95 + 2/9/110	LBI05B80R.300.65.72
300	4.4	3.0	75	72	-	LBI05B80R.300.75.72
300	4.4	3.0	80	72	4/9/100 + 2/14/110	LBI05B80R.300.80.72
300	4.4	3.0	75	96	-	LBI05B80R.300.75.96
305	4.4	3.0	30	60	2/10/60	LBI05B80R.305.30.60
310	4.4	3.2	60	72	2/14/100	LBI05B80R.310.60.72
320	4.4	3.2	30	60	2/10/60	LBI05B80R.320.30.60
320	4.4	3.2	50	60	3/13/95 + 3/15/80	LBI05B80R.320.50.60
320	4.4	3.2	65	60	2/9/110	LBI05B80R.320.65.60
320	4.4	3.2	80	60	4/9/100 + 2/9/110 + 2/14/110	LBI05B80R.320.80.60
320	4.4	3.2	60	72	2/14/100	LBI05B80R.320.60.72
320	4.4	3.2	65	72	2/9/95 + 2/9/110	LBI05B80R.320.65.72
320	4.4	3.2	75	72	3/13/95 + 3/7/100	LBI05B80R.320.75.72
320	4.4	3.2	80	72	4/9/100 + 2/9/110 + 2/14/110	LBI05B80R.320.80.72
350	4.4	3.2	80	96	-	LBI05B80R.350.80.96
350	4.4	3.2	30	54	2/10/60	LBI05B80R.350.30.54
350	4.4	3.2	60	54	2/14/100	LBI05B80R.350.60.54
350	4.4	3.2	30	72	2/10/60	LBI05B80R.350.30.72
350	4.4	3.2	50	72	4/13/80	LBI05B80R.350.50.72
350	4.4	3.2	60	72	2/14/100	LBI05B80R.350.60.72
350	4.4	3.2	65	72	2/9/110	LBI05B80R.350.65.72
350	4.4	3.2	75	72	-	LBI05B80R.350.75.72
350	4.4	3.2	80	72	4/9/100 + 2/9/110 + 2/14/110	LBI05B80R.350.80.72
355	4.4	3.2	75	54	-	LBI05B80R.355.75.54
355	4.4	3.2	80	54	4/9/100 + 2/9/110 + 2/14/110	LBI05B80R.355.80.54
355	4.4	3.2	30	72	2/10/60	LBI05B80R.355.30.72
355	4.4	3.2	65	72	2/9/95 + 2/9/110	LBI05B80R.355.65.72
355	4.4	3.2	75	72	4/15/105 + 2/7/110 + 3/7/100	LBI05B80R.355.75.72
355	4.4	3.2	80	72	4/9/100 + 2/9/110 + 2/14/110	LBI05B80R.355.80.72
360	4.4	3.2	65	60	2/9/110	LBI05B80R.360.65.60
360	4.4	3.2	30	72	2/13/94	LBI05B80R.360.30.72
360	4.4	3.2	65	72	2/9/95 + 2/9/110	LBI05B80R.360.65.72
370	4.4	3.2	30	72	2/10/60	LBI05B80R.370.30.72
380	4.4	3.2	80	48	4/9/100 + 2/9/110 + 2/14/110	LBI05B80R.380.80.48
380	4.4	3.2	50	60	4/13/80	LBI05B80R.380.50.60
380	4.4	3.2	60	60	2/14/100	LBI05B80R.380.60.60
380	4.4	3.2	30	72	2/10/60 + 2/8/83	LBI05B80R.380.30.72
380	4.4	3.2	50	72	4/13/80	LBI05B80R.380.50.72
380	4.4	3.2	60	72	2/14/100	LBI05B80R.380.60.72
380	4.4	3.2	65	72	2/9/110	LBI05B80R.380.65.72
380	4.4	3.2	75	72	2/14/100	LBI05B80R.380.75.72
380	4.4	3.2	80	72	4/9/100 + 2/9/110 + 2/14/110	LBI05B80R.380.80.72
380	4.4	3.2	60	84	2/14/100	LBI05B80R.380.60.84
380	4.4	3.2	80	96	4/9/100 + 2/9/110 + 2/14/110	LBI05B80R.380.80.96
380	4.8	3.5	60	60	2/14/100	LBI05B80R.380.60.60.B
380	4.8	3.5	60	72	2/14/100	LBI05B80R.380.60.72.B
380	4.8	3.5	60	84	2/14/100	LBI05B80R.380.60.84.B
390	4.4	3.2	80	72	2/14/110	LBI05B80R.390.80.72
400	4.4	3.2	30	48	2/10/60	LBI05B80R.400.30.48
400	4.4	3.2	80	48	2/9/110 + 4/9/100 + 2/14/110	LBI05B80R.400.80.48
400	4.4	3.2	30	60	2/10/60	LBI05B80R.400.30.60
400	4.4	3.2	75	60	4/15/105	LBI05B80R.400.75.60
400	4.4	3.2	80	60	2/9/130 + 4/19/120	LBI05B80R.400.80.60.1
400	4.4	3.2	80	60	4/9/100 + 2/9/110 + 2/14/110	LBI05B80R.400.80.60.2
400	4.4	3.2	30	72	2/10/60 + 2/13/94	LBI05B80R.400.30.72
400	4.4	3.2	60	72	2/11/85 + 2/14/100	LBI05B80R.400.60.72
400	4.4	3.2	65	72	2/9/110	LBI05B80R.400.65.72
400	4.4	3.2	75	72	4/15/105 + 2/7/110 + 2/14/100	LBI05B80R.400.75.72
400	4.4	3.2	80	72	2/15/105 + 2/9/130 + 4/19/120	LBI05B80R.400.80.72.1
400	4.4	3.2	80	72	4/9/100 + 2/9/110 + 2/14/110 + 2/14/125	LBI05B80R.400.80.72.2
400	4.4	3.2	60	84	2/14/100	LBI05B80R.400.60.84
400	4.4	3.2	75	84	4/15/105 + 2/7/110	LBI05B80R.400.75.84
400	4.8	3.5	60	72	2/14/125	LBI05B80R.400.60.72.B
420	4.4	3.2	80	60	4/9/100 + 2/9/110 + 2/14/110	LBI05B80R.420.80.60
420	4.4	3.2	50	72	4/13/80	LBI05B80R.420.50.72
420	4.4	3.2	80	72	4/9/100 + 2/9/110 + 2/14/110	LBI05B80R.420.80.72
420	4.8	3.5	60	60	2/14/125	LBI05B80R.420.60.60.B
420	4.8	3.5	60	84	2/14/100 + 2/14/125	LBI05B80R.420.60.84.B
430	4.4	3.2	30	48	-	LBI05B80R.430.30.48
430	4.4	3.2	75	48	4/15/105	LBI05B80R.430.75.48
430	4.4	3.2	30	60	2/10/60	LBI05B80R.430.30.60
430	4.4	3.2	75	60	4/15/105	LBI05B80R.430.75.60
430	4.4	3.2	80	60	2/9/130 + 2/14/110 + 4/19/120	LBI05B80R.430.80.60
430	4.4	3.2	30	72	2/13/94	LBI05B80R.430.30.72
430	4.4	3.2	65	72	2/9/110	LBI05B80R.430.65.72
430	4.4	3.2	75	72	4/15/105 + 2/7/110	LBI05B80R.430.75.72
430	4.4	3.2	80	72	2/9/130 + 2/14/110 + 4/19/120	LBI05B80R.430.80.72
430	4.4	3.2	75	96	4/15/105 + 2/7/110	LBI05B80R.430.75.96
430	4.8	3.5	70	72	4/11/130	LBI05B80R.430.70.72.B
450	4.4	3.2	30	48	2/9/60	LBI05B80R.450.30.48
450	4.4	3.2	60	48	2/14/125	LBI05B80R.450.60.48
450	4.4	3.2	30	60	2/10/60	LBI05B80R.450.30.60
450	4.4	3.2	60	60	2/14/125	LBI05B80R.450.60.60
450	4.4	3.2	80	60	2/9/130 + 4/19/120 + 2/14/110	LBI05B80R.450.80.60
450	4.4	3.2	30	72	2/10/60 + 2/14/95	LBI05B80R.450.30.72
450	4.4	3.2	60	72	2/14/125	LBI05B80R.450.60.72
450	4.4	3.2	80	72	2/9/130 + 2/14/110 + 4/19/120	LBI05B80R.450.80.72
450	4.8	3.5	30	72	2/9/60	LBI05B80R.450.30.72.B
450	4.8	3.5	60	72	2/14/125 + 2/17/100	LBI05B80R.450.60.72.B
450	4.8	3.5	80	72	2/14/125 + 2/9/130 + 4/19/120	LBI05B80R.450.80.72.B
450	4.8	3.5	60	84	2/14/125	LBI05B80R.450.60.84.B
460	4.4	3.2	30	72	2/13/94	LBI05B80R.460.30.72
460	4.4	3.2	75	72	2/7/110	LBI05B80R.460.75.72
460	4.4	3.2	80	72	2/14/110 + 4/9/100	LBI05B80R.460.80.72
470	4.4	3.2	75	48	4/15/105	LBI05B80R.470.75.48
470	4.4	3.2	75	60	4/15/105	LBI05B80R.470.75.60
470	4.4	3.2	75	72	4/15/105	LBI05B80R.470.75.72
470	4.4	3.2	75	96	4/15/105	LBI05B80R.470.75.96
470	4.8	3.5	70	72	4/11/130	LBI05B80R.470.70.72.B
480	4.4	3.2	30	72	2/10/60 + 2/13/94	LBI05B80R.480.30.72
480	4.8	3.5	80	60	2/9/130 + 4/19/120	LBI05B80R.480.80.60.B
480	4.8	3.5	30	72	2/10/60 + 2/13/94	LBI05B80R.480.30.72.B
480	4.8	3.5	60	72	2/19/120	LBI05B80R.480.60.72.B
480	4.8	3.5	80	72	2/9/130 + 4/19/120	LBI05B80R.480.80.72.B
500	4.4	3.2	30	60	2/13/94	LBI05B80R.500.30.60
500	4.4	3.2	30	72	2/13/94	LBI05B80R.500.30.72
500	4.8	3.5	60	60	2/11/115	LBI05B80R.500.60.60.B
500	4.8	3.5	75	60	4/15/105	LBI05B80R.500.75.60.B
500	4.8	3.5	60	72	2/11/115	LBI05B80R.500.60.72.B
510	4.8	3.5	80	72	2/9/130 + 4/19/120	LBI05B80R.510.80.72.B
520	4.4	3.2	30	54	2/13/94	LBI05B80R.520.30.54
520	4.4	3.2	30	72	2/13/94	LBI05B80R.520.30.72
520	4.8	3.5	60	60	2/11/115 + 2/19/120	LBI05B80R.520.60.60.B
520	4.8	3.5	70	60	4/11/130	LBI05B80R.520.70.60.B
520	4.8	3.5	30	72	2/13/94	LBI05B80R.520.30.72.B
520	4.8	3.5	60	72	2/11/115 + 2/19/120	LBI05B80R.520.60.72.B
520	4.8	3.5	70	72	4/11/130	LBI05B80R.520.70.72.B
530	4.8	3.5	75	72	2/7/110	LBI05B80R.530.75.72.B
530	5.2	3.5	30	60	-	LBI05B80R.530.30.60.B2
530	5.2	3.5	100	60	2/7/140	LBI05B80R.530.100.60.B2
530	5.8	4.0	60	60	1/11/85	LBI05B80R.530.60.60.B3
540	4.8	3.5	60	60	2/11/115 + 2/19/120	LBI05B80R.540.60.60.B
540	4.8	3.5	60	72	2/11/115 + 2/19/120	LBI05B80R.540.60.72.B
550	5.2	3.5	80	48	2/14/110	LBI05B80R.550.80.48.B2
550	5.2	3.5	40	72	2/13/122	LBI05B80R.550.40.72.B2
550	5.2	3.5	60	60	-	LBI05B80R.550.60.60.B2
550	5.2	3.5	75	60	4/10.5/140	LBI05B80R.550.75.60.B2
550	5.2	3.5	80	60	2/14/110	LBI05B80R.550.80.60.B2
550	5.2	3.5	90	60	-	LBI05B80R.550.90.60.B2
565	5.2	3.5	100	60	-	LBI05B80R.565.100.60.B2
565	5.2	3.5	100	72	-	LBI05B80R.565.100.72.B2
570	4.8	3.5	60	60	2/11/115 + 2/19/120	LBI05B80R.570.60.60.B
600	5.8	4.0	60	60	2/11/115 + 2/19/120	LBI05B80R.600.60.60.B3
600	5.8	4.0	70	60	4/11/130	LBI05B80R.600.70.60.B3
600	5.8	4.0	75	60	4/6.5/130 + 4/11/130	LBI05B80R.600.75.60.B3
600	5.8	4.0	60	72	2/11/115 + 2/19/120	LBI05B80R.600.60.72.B3
670	6.2	4.2	40	60	2/17/140 + 2/13/140	LBI05B80R.670.40.60.B4
670	6.2	4.2	40	72	2/17/140 + 2/13/140	LBI05B80R.670.40.72.B4
680	6.2	4.2	40	60	2/17/140 + 2/13/140 + 2/13/114	LBI05B80R.680.40.60.B4
720	6.4	4.4	40	60	2/14/114 + 2/14/140	LBI05B80R.720.40.60.B5

D - диаметр пилы, мм
B - ширина пропила, мм

b - толщина тела пилы, мм
d - посадочный диаметр, мм

Z - количество зубьев

PINS - дополнительные отверстия

Возможно производство на заказ любых размеров дисковых пил для ЛДСП для пильных центров с ЧПУ по требованиям клиента (при заказе от 10 штук)

Особенности и преимущества пильных дисков Feritum

Премиальный твёрдый сплав

При производстве пильных дисков Feritum используются твердосплавные зубья мирового лидера Ceratizit. Под конкретное применение выбирается своя формула сплава для максимальной производительности пилы.

Максимальный ресурс

Толщина твердосплавной напайки больше стандартной, что увеличивает срок службы (до 20-25 повторных заточек). А специальная геометрия зубьев и углы заточки повышают стойкость пилы между заточками.

Защитное покрытие

Высокоэффективное антипригарное покрытие обеспечивает защиту от перегрева, улучшает удаление стружки, уменьшает налипание смолы, снижая трение, продлевает срок службы пилы и защищает от коррозии.

Уменьшение вибрации и шума

Пазы специальной формы в корпусе пилы заполнены зеленым термопластичным наполнителем из полиуретана, который значительно снижает вибрацию и сводит к минимуму шум во время работы.

Прорези от температурной деформации

Прорези, выполненные на лазерном станке, предназначены для расширения и предотвращают деформацию корпуса пилы, вызванную перегревом. Это обеспечивает максимальную стабильность пильного диска.

Исключительная ударопрочность

На всех дисковых пилах Feritum применяется процесс инновационной триметаллической пайки твердосплавных зубьев при помощи припоя «серебро – медь – серебро» для максимальной ударопрочности.

Стабильность работы

Все дисковые пилы Feritum проходят операцию прокатки между вальцами для создания внутренних напряжений металла, которые обеспечивают жесткость, стабильность и прямолинейность корпуса пилы во время работы.

Высококачественная сталь

Корпус пильных дисков Feritum изготавливается из предварительно закаленной и выровненной немецкой стали высшего качества, что обеспечивает увеличенную производительность, точность и долговечность.

Основные характеристики пил для ЛДСП для пильных центров с ЧПУ

Особенностью этих дисков является оптимальное количество зубьев, которое варьируется от 48 до 72 в зависимости от диаметра пилы и толщины пакета. При пилении пачки 3-6 листов ЛДСП и более, количество зубьев в пиле должно быть меньше, чем в обычной пиле для форматно-раскроечного станка. По теории резания одновременно в материале должно находится не более 4-6 зубьев, это обеспечивает оптимальные режимы работы.

Толщина корпуса пилы увеличена, что важно для качественной работы с несколькими листами ЛДСП одновременно. Например, для пильного диска диаметром 350-400 мм толщина тела составляет 3.2 мм, а ширина пропила — 4.4 мм. Для более крупных дисков используются еще более толстые корпуса (например, тело 3.5 мм при пропиле 4.8 мм, тело 4.0 мм при пропиле 5.8 мм), что позволяет обеспечить стабильность и точность реза.

Углы заточки пильного диска для ЛДСП для раскроечного центра с ЧПУ

Материал и углы заточки зубьев

Угол атаки зубьев на пильных дисках Feritum для раскроечных центров составляет 15 градусов, что является оптимальным для работы с ЛДСП в пакетах. Зубья имеют чередующуюся форму "трапеция-прямой", которая выбрана специально для работы с ламинированными материалами.

Пилы Feritum имеют увеличенную толщину напайки – 4 мм. Это позволяет значительно продлить срок службы пильного диска, обеспечивая до 20-30 заточек в процессе эксплуатации.

Сами зубья изготовлены из твердого сплава от концерна Ceratizit — мирового лидера в производстве твердосплавных материалов. Сплав оптимизирован для распила ЛДСП и МДФ, что позволяет им работать стабильно и эффективно, обеспечивая чистоту реза и длительный срок службы.

Пильные диски Feritum серии LBI05B80R для форматно раскроечных центров с ЧПУ – это профессиональное решение для современных мебельных фабрик, стремящихся к высокому качеству и точности реза. Использование специального твёрдого сплава Ceratizit, увеличенный ресурс зубьев, пазы против шума и вибрации и другие конструкционные особенности делают эти пилы оптимальными для производства мебели на высокопроизводительных пильных центрах. Feritum предлагает широкий ассортимент размеров для станков популярных производителей - SCM, BIESSE, HOMAG, KDT, Nansing, Holzher, Holzma, Schelling, Giben, Hua Hua, Mizrak и других. Возможно изготовление инструмента на заказ учитывая особенности Вашего оборудования. Купить пильные диски для раскроечного центра можно оформив заказ на этом сайте или у наших официальных дилеров.
