Подрезные пилы для раскроечных центров с ЧПУ

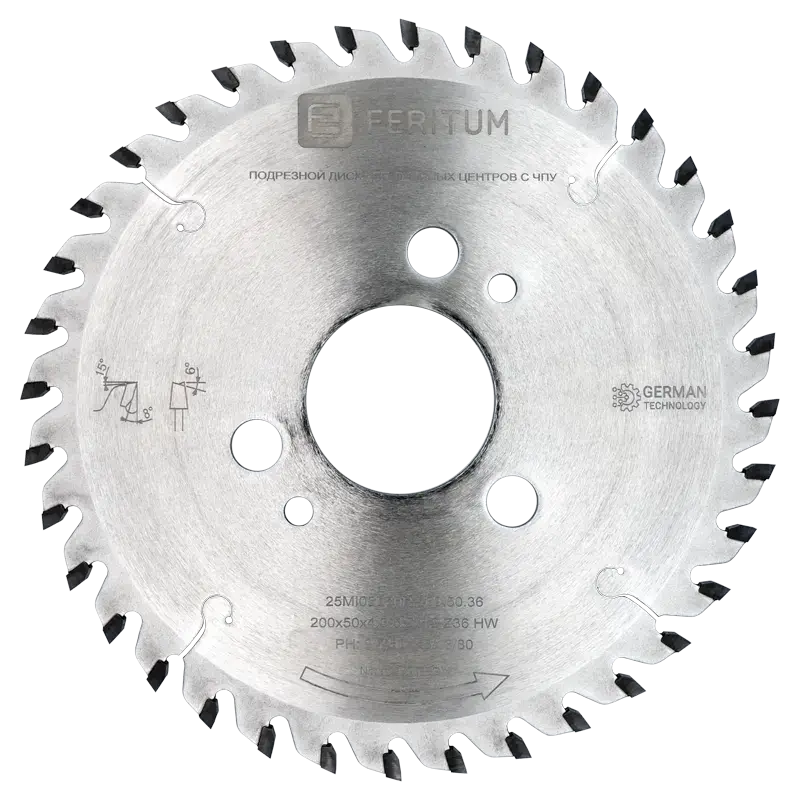

Подрезные пилы Feritum для раскроечных центров ЧПУ

Эти пилы предназначены для работы в паре с основным пильным диском на форматно-раскроечных центрах с ЧПУ. Регулировка ширины пропила происходит засчет подъема и опускания пилы. Ключевые особенности: увеличенная толщина напайки (заточка до 20-30 раз), твердый сплав Ceratizit.

Материалы: ЛДСП, ламинированный МДФ

Оборудование: Раскроечные центры с ЧПУ

Подрезные диски для пильных центров с ЧПУ имеют коническую форму зубьев. Такое решение позволяет регулировать ширину пропила простой настройкой пилы по высоте. Соответственно, чем выше подрезка, тем шире рез. Для достижения наилучших результатов рекомендуется не превышать глубину пропила 2-3 мм.

Подрезные диски по ЛДСП работают в паре с основными пилами. Подрезка первой вступает в работу и делает начальный пропил, что исключает образование сколов на нижней поверхности панели при пилении большим диском. Основная и подрезная пила вращаются в противоположных направлениях - обратите внимание при их установке на станок. Также стоит отметить, что на пильных центрах с ЧПУ имеется прижимная балка, которая плотно фиксирует пачку ЛДСП с двух сторон от линии реза во время операции пиления. Слои ламината плотно соприкасаются друг с другом, поэтому внутри пакета материала сколы не образуются, подрезная пила необходима лишь для качественного реза нижнего листа.

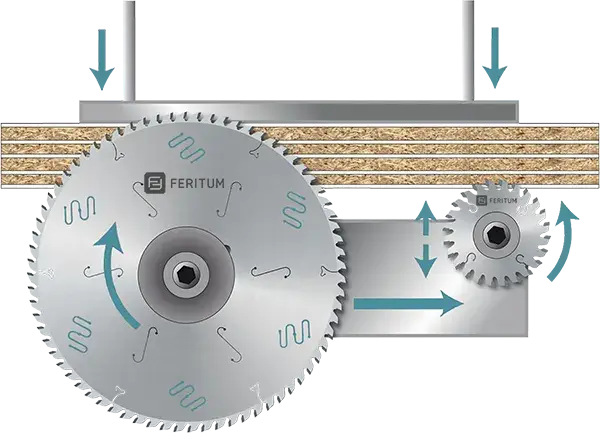

Пиление пакета ЛДСП с подрезной пилой на форматно раскроечном центре ЧПУ

Технические данные подрезных дисков серии 25MI05B80R для пильных центров с ЧПУ:

D	B	b	d	Z	PINS	Артикул
120	3.4 - 4.6	2.2	20	24	-	25MI05B80R.120.20.24.T2
125	3.4 - 4.6	2.2	20	24	-	25MI05B80R.125.20.24.T2
125	3.4 - 4.6	2.2	45	24	-	25MI05B80R.125.45.24.T2
125	4.3 - 5.5	3.2	20	24	-	25MI05B80R.125.20.24
125	4.3 - 5.5	3.2	45	24	-	25MI05B80R.125.45.24
125	4.5 - 5.7	3.0	20	24	-	25MI05B80R.125.20.24.B
125	4.5 - 5.7	3.0	45	24	-	25MI05B80R.125.45.24.B
140	3.1 - 4.3	2.2	16	28	1/6/33	25MI05B80R.140.16.28.T
140	3.4 - 4.6	2.2	45	24	-	25MI05B80R.140.45.24.T2
140	4.3 - 5.5	3.2	45	28	-	25MI05B80R.140.45.28
140	4.5 - 5.7	3.0	45	24	-	25MI05B80R.140.45.24.B
145	4.3 - 5.5	3.2	45	30	-	25MI05B80R.145.45.30
150	3.1 - 4.3	2.2	30	36	-	25MI05B80R.150.30.36.T
150	3.4 - 4.6	2.2	30	36	-	25MI05B80R.150.30.36.T2
150	4.3 - 5.5	3.2	30	36	-	25MI05B80R.150.30.36
150	4.3 - 5.5	3.2	45	36	-	25MI05B80R.150.45.36
150	4.5 - 5.7	3.0	30	36	-	25MI05B80R.150.30.36.B
150	4.5 - 5.7	3.0	45	36	-	25MI05B80R.150.45.36.B
160	3.1 - 4.3	2.2	20	36	-	25MI05B80R.160.20.36.T
160	3.4 - 4.6	2.2	25.4	36	-	25MI05B80R.160.25.36.T2
160	4.3 - 5.5	3.2	25.4	36	-	25MI05B80R.160.25.36
160	4.3 - 5.5	3.2	30	36	-	25MI05B80R.160.30.36
160	4.3 - 5.5	3.2	45	36	3/11/70	25MI05B80R.160.45.36
160	4.3 - 5.5	3.2	55	36	3/6/84 + 3/7/66	25MI05B80R.160.55.36
160	4.3 - 5.5	3.2	60	36	3/7/80	25MI05B80R.160.60.36
160	4.5 - 5.7	3.0	45	36	3/11/70	25MI05B80R.160.45.36.B
160	4.5 - 5.7	3.0	55	36	3/7/66 + 3/9/72	25MI05B80R.160.55.36.B
175	4.3 - 5.5	3.2	75	36	3/7/80	25MI05B80R.175.75.36
180	3.1 - 4.3	2.2	16	42	1/6/33	25MI05B80R.180.16.42.T
180	3.4 - 4.6	2.2	25.4	36	-	25MI05B80R.180.25.36.T2
180	4.3 - 5.5	3.2	20	28	-	25MI05B80R.180.20.28
180	4.3 - 5.5	3.2	30	28	2/7/42 + 2/10/60	25MI05B80R.180.30.28
180	4.3 - 5.5	3.2	20	36	-	25MI05B80R.180.20.36
180	4.3 - 5.5	3.2	30	36	2/7/42 + 2/10/60	25MI05B80R.180.30.36
180	4.3 - 5.5	3.2	45	36	-	25MI05B80R.180.45.36
180	4.3 - 5.5	3.2	20	36	8/13/80	25MI05B80R.180.50.36
180	4.5 - 5.7	3.0	20	36	-	25MI05B80R.180.20.36.B
180	4.7 - 5.9	3.5	45	36	-	25MI05B80R.180.45.36.B2
180	5.1 - 6.3	3.5	55	36	3/7/66	25MI05B80R.180.55.36.B3
180	5.7 - 6.9	4.0	20	36	-	25MI05B80R.180.20.36.B5
200	4.3 - 5.5	3.2	20	36	2/10/60 + 2/9/62 + 2/11/66	25MI05B80R.200.20.36
200	4.3 - 5.5	3.2	22	36	-	25MI05B80R.200.22.36
200	4.3 - 5.5	3.2	30	36	2/9/60 + 2/10/60	25MI05B80R.200.30.36
200	4.3 - 5.5	3.2	45	36	-	25MI05B80R.200.45.36
200	4.3 - 5.5	3.2	50	36	2/7/80 + 3/13/80	25MI05B80R.200.50.36
200	4.3 - 5.5	3.2	65	36	2/9/100 + 2/9/110	25MI05B80R.200.65.36
200	4.3 - 5.5	3.2	75	36	-	25MI05B80R.200.75.36
200	4.3 - 5.5	3.2	80	36	2/14/110	25MI05B80R.200.80.36
200	4.5 - 5.7	3.0	22	36	-	25MI05B80R.200.22.36.B
200	4.5 - 5.7	3.0	65	36	2/9/110	25MI05B80R.200.65.36.B
200	4.7 - 5.9	3.5	20	36	2/11/66	25MI05B80R.200.20.36.B2
200	4.7 - 5.9	3.5	22	36	-	25MI05B80R.200.22.36.B2
200	4.7 - 5.9	3.5	30	36	2/9/60	25MI05B80R.200.30.36.B2
200	4.7 - 5.9	3.5	45	36	-	25MI05B80R.200.45.36.B2
200	4.7 - 5.9	3.5	65	36	2/9/100 + 2/9/110	25MI05B80R.200.65.36.B2
200	5.4 - 6.6	4.0	20	36	-	25MI05B80R.200.20.36.B4
200	5.7 - 6.9	4.0	45	36	-	25MI05B80R.200.45.36.B5
200	5.7 - 6.9	4.0	65	36	2/9/110	25MI05B80R.200.65.36.B5
200	6.1 - 7.3	4.0	20	36	2/11/66	25MI05B80R.200.20.36.B6
215	4.3 - 5.5	3.2	50	42	2/7/80 + 3/15/80	25MI05B80R.215.50.42
215	4.5 - 5.7	3.2	50	42	3/15/80	25MI05B80R.215.50.42.B
220	6.3 - 7.5	4.4	20	36	2/11/66	25MI05B80R.220.20.36.B7
250	3.1 - 4.3	2.2	30	54	-	25MI05B80R.250.30.54.T
250	4.3 - 5.5	3.2	30	48	2/10/60	25MI05B80R.250.30.48
250	4.3 - 5.5	3.2	50	48	3/13/80	25MI05B80R.250.50.48
280	4.3 - 5.5	3.2	30	48	2/10/60	25MI05B80R.280.30.48
300	4.3 - 5.5	3.0	65	48	2/9/100 + 2/9/110	25MI05B80R.300.65.48
300	4.3 - 5.5	3.2	30	48	2/11/73 + 2/11/75 + 2/13/94	25MI05B80R.300.30.48
300	4.3 - 5.5	3.2	50	48	3/15/80	25MI05B80R.300.50.48
300	4.3 - 5.5	3.2	65	72	2/9/100 + 2/9/110	25MI05B80R.300.65.72
300	4.3 - 5.5	3.2	80	72	2/14/110	25MI05B80R.300.80.72
300	4.5 - 5.7	3.5	65	48	2/9/110	25MI05B80R.300.65.48.B
320	4.3 - 5.5	3.2	45	48	-	25MI05B80R.320.45.48
340	4.7 - 5.9	3.5	45	72	3/14/65	25MI05B80R.340.45.72.B2

D - диаметр пилы, мм
B - ширина пропила, мм

b - толщина тела пилы, мм
d - посадочный диаметр, мм

Z - количество зубьев

PINS - дополнительные отверстия

Возможно производство на заказ любых размеров подрезных пил для форматно раскроечных центров ЧПУ по требованиям клиента (при заказе от 10 штук)

Особенности и преимущества пильных дисков Feritum

Премиальный твёрдый сплав

При производстве пильных дисков Feritum используются твердосплавные зубья мирового лидера Ceratizit. Под конкретное применение выбирается своя формула сплава для максимальной производительности пилы.

Максимальный ресурс

Толщина твердосплавной напайки больше стандартной, что увеличивает срок службы (до 20-30 повторных заточек). А специальная геометрия зубьев и углы заточки повышают стойкость пилы между заточками.

Защитное покрытие

Высокоэффективное антипригарное покрытие обеспечивает защиту от перегрева, улучшает удаление стружки, уменьшает налипание смолы, снижая трение, продлевает срок службы пилы и защищает от коррозии.

Уменьшение вибрации и шума

Пазы специальной формы в корпусе пилы заполнены зеленым термопластичным наполнителем из полиуретана, который значительно снижает вибрацию и сводит к минимуму шум во время работы.

Прорези от температурной деформации

Прорези, выполненные на лазерном станке, предназначены для расширения и предотвращают деформацию корпуса пилы, вызванную перегревом. Это обеспечивает максимальную стабильность пильного диска.

Исключительная ударопрочность

На всех дисковых пилах Feritum применяется процесс инновационной триметаллической пайки твердосплавных зубьев при помощи припоя «серебро – медь – серебро» для максимальной ударопрочности.

Стабильность работы

Все дисковые пилы Feritum проходят операцию прокатки между вальцами для создания внутренних напряжений металла, которые обеспечивают жесткость, стабильность и прямолинейность корпуса пилы во время работы.

Высококачественная сталь

Корпус пильных дисков Feritum изготавливается из предварительно закаленной и выровненной немецкой стали высшего качества, что обеспечивает увеличенную производительность, точность и долговечность.

Основные характеристики подрезных дисков для раскроечных центров

Стандартная ширина пропила конических подрезных дисков в самых популярных моделях пильных центров регулируется от 4.3 до 5.5 мм. Толщина корпуса пилы при этом 3.2 мм. Наиболее восстребованные диаметры дисков 150-200 мм.

Количество зубьев на подрезной пиле как правило зависит от её диаметра. Наиболее часто используются 36 зубьев. Стоит заметить, что для сохранения диапазона ширины реза зубья конических подрезных дисков точатся только по передней грани.

Углы заточки подрезного диска для пильного центра ЧПУ

Материал и углы заточки зубьев

Угол атаки 8 градусов был выбран как наиболее подходящий для работы с ламинированными материалами, такими как ЛДСП и МДФ. Однако, при диаметрах подрезных пил от 280 мм передний угол увеличен до 12 градусов. Сами зубья имеют форму конуса, выполненную для регулировки ширины пропила засчет подъема и опускания пилы.

Зубья изготовлены из твердого сплава от концерна Ceratizit — мирового лидера в производстве твердосплавных материалов. Сплав оптимизирован для работы с ЛДСП и МДФ, что позволяет делать подпил стабильно и эффективно, обеспечивая чистоту реза и длительный срок службы. Конические подрезные пилы для раскроечного центра могут выдержать до 20–30 переточек благодаря увеличенной толщине твердосплавных напаек.

Конические подрезные пилы Feritum — это надежный инструмент для профессионального использования на форматно-раскроечных центрах с ЧПУ. Feritum предлагает широкий ассортимент размеров для пильных центров популярных производителей - SCM, BIESSE, HOMAG, KDT, Nansing, Holzher, Holzma, Schelling, Giben, Hua Hua, Mizrak и других. Также есть возможность изготовления подрезных дисков на заказ, учитывая все особенности Вашего оборудования. Увеличенная толщина твердосплавных напаек Ceratizit обеспечивает до 25–30 циклов заточки, что выделяет эти диски на фоне аналогов и уменьшает себестоимость погонного метра пропила. Купить подрезные пилы для раскроечного центра можно оформив заказ на этом сайте или у наших официальных дилеров.
