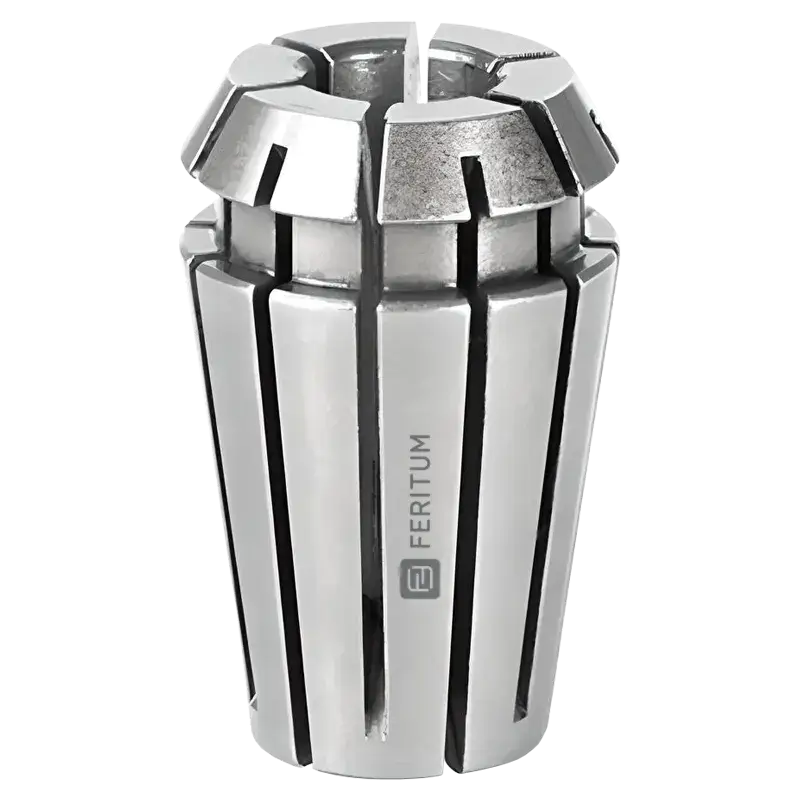

Высокоточные цанги ER11 (DIN6499, 4008E)
Цанги ER11 (по стандартам DIN6499, 4008E) одни из самых маленьких в семействе ER. Предназначены для зажима небольших фрез с хвостовиками от 1 до 7 мм. Высокая точность с концентричностью до 0,005 мм.
Для безупречной работы фрезы на ЧПУ-оборудовании критически важно, чтобы пружинная цанга ER11 была строго соосна и с хвостовиком инструмента, и с посадочным отверстием системы крепления ER11. Даже снижение радиального биения всего вдвое способно увеличить ресурс режущего инструмента примерно на 100%. По этой причине цанговая оснастка должна обладать исключительной точностью и безупречной балансировкой, исключающей вибрации и уменьшающей нагрузку на шпиндель.
Feritum выпускает высокоточные ER11-цанги, полностью соответствующие стандартам DIN 6499 и 4008E. Заготовка из пружинной стали 65Mn проходит полный цикл шлифования внешних и внутренних поверхностей. Финишная обработка «super finish» с шероховатостью ниже Rz 2,5 минимизирует риск повреждения хвостовика фрезы и гарантирует стабильную, равномерную фиксацию.
После закалки цанга приобретает высокую износостойкость — гарантийное радиальное биение не превышает 0,005 мм. Такое качество изготовления заметно продлевает срок службы инструмента и электрошпинделя, а также улучшает чистоту поверхности деталей.

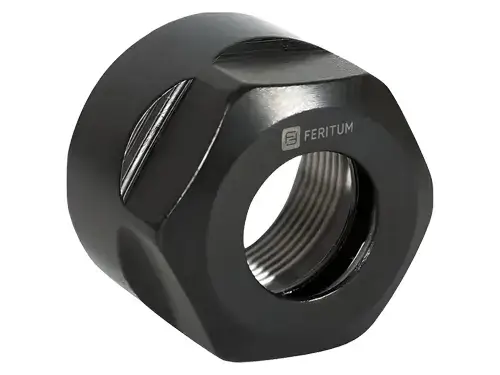

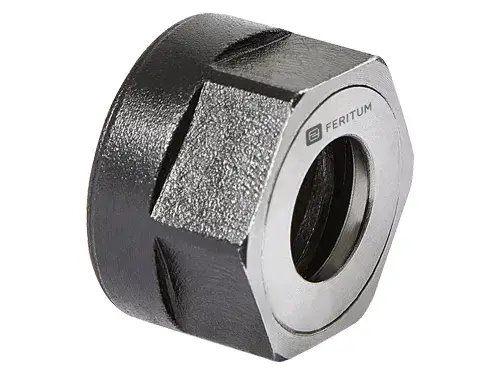

Для максимального результата рекомендуем сочетать цанги с гайками ER11A, которые имеют встроенный подшипник. Их конструкция предотвращает проворачивание цанги при затяжке и обеспечивает строго осевое перемещение, благодаря чему усилие зажима распределяется равномерно. Итог — стабильная работа без лишних радиальных нагрузок, повышенная безопасность и превосходное качество обработки.
Стандартные внутренние диаметры цанг ER11:
| d | Артикул |
|---|---|
| 1 | ER11.01.H |
| 2 | ER11.02.H |
| 3 | ER11.03.H |
| 3.175 | ER11.03.175.H |
| 4 | ER11.04.H |
| 5 | ER11.05.H |
| 6 | ER11.06.H |
| 6.35 | ER11.06.35.H |
| 7 | ER11.07.H |
Если в каталоге отсутствует требуемый внутренний диаметр или тип цанги - свяжитесь с менеджером Feritum. Возможно изготовление на заказ цанг, а также цанговых патронов других размеров и стандартов.

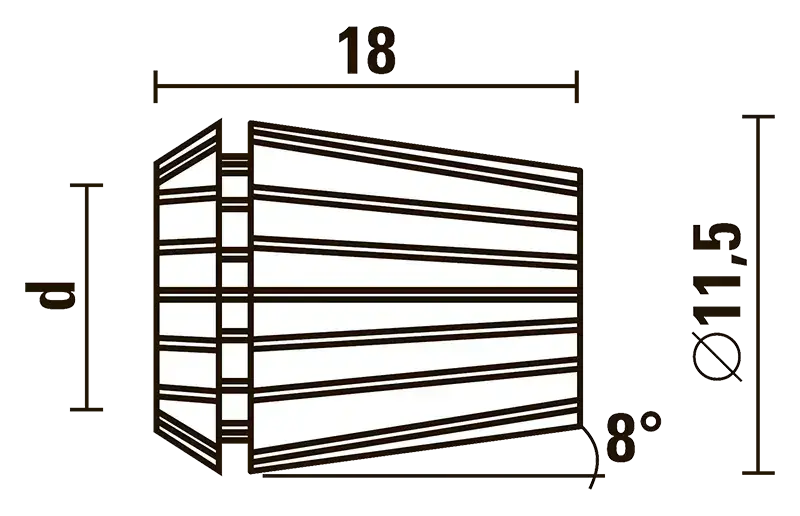

Размеры цанг ER11 (DIN6499, 4008E) и их особенности
Цанги ER11 — одни из самых компактных в стандарте ER: общая длина 18 мм, внешний диаметр 11.5 мм, угол конуса 8°. Диапазон зажима охватывает хвостовики от Ø 1 до 7 мм (наиболее востребованы ER11 3 мм, 3.175 мм, 4 мм, 5 мм, 6 мм). Небольшая площадь зажима делает их оптимальным выбором для инструмента с короткой рабочей частью.
Свяжитесь с менеджером для оформления заказа или консультации
Свяжитесь с менеджером для оформления заказа или консультации
Инвестируя в цанги ER11 Feritum, вы получаете прецизионную оснастку, которая раскрывает полный потенциал вашего ЧПУ-станка: минимальное биение (концентричность 0.005 мм), длительный срок службы инструмента, безупречная чистота поверхности деталей. Закажите прямо сейчас — и убедитесь, как качество Feritum напрямую влияет на производительность и прибыль вашей мастерской. Применяются для фрез небольшой длины с хвостовиками от 1 до 7 мм. Купить цанги ER11 можно на этом сайте или у наших официальных дилеров.
