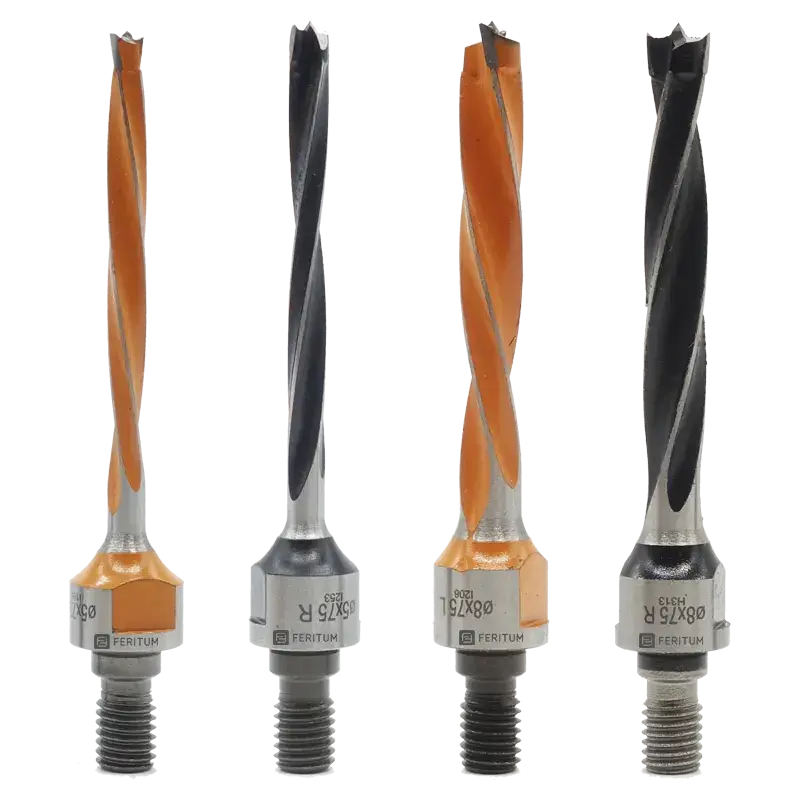

Сверла с резьбовым хвостовиком для глухих отверстий (для станков SCM серии CYFLEX и MORBIDELLI)

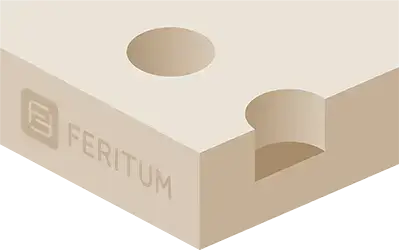

Назначение: Сверление глухих отверстий
Материалы: Мягкая древесина, твёрдая древесина, ДСП, ЛДСП, МДФ, ЛМДФ, фанера
В условиях современного мебельного производства и высоких требований к качеству обработки ЛДСП, особенно на сверлильных станках с числовым программным управлением производства SCM GROUP, важную роль играют специализированные инструменты. Сверла с резьбовым хвостовиком М8 от Feritum предназначены для сверления глухих отверстий и созданы для работы на таких моделях как CYFLEX F900, CYFLEX H800, MORBIDELLI CX100 и других. Особенность этого инструмента заключается в использовании резьбового хвостовика М8, который напрямую вкручивается в сверлильный шпиндель без применения сверлильного патрона. Преимущества данной конструкции очевидны: устойчивость крепления, возможность точной регулировки установки сверла и отсутствие люфта даже при длительной работе.
Эти сверла характеризуются особой конструкцией, направленной на обеспечение максимально точного сверления глухих отверстий. Общая длина большинства популярных моделей составляет 75 мм, что позволяет оптимально сочетать длину инструмента и глубину сверления. Наиболее востребованными являются модели с диаметрами 5 мм и 8 мм, которые входят в складскую программу. Помимо этого, в каталоге Feritum представлены укороченные сверла с общей длиной 63 мм, а также модели с другими рабочими диаметрами для решения специфических производственных задач.
Технические данные сверл с резьбовым хвостовиком М8:
| D | B | L | ROT |
|---|---|---|---|
| 5 | 43 | 63 | Правое |
| 5 | 43 | 63 | Левое |
| 5 | 60 | 75 | Правое |
| 5 | 60 | 75 | Левое |
| 6 | 43 | 63 | Правое |
| 6 | 43 | 63 | Левое |
| 6 | 60 | 75 | Правое |
| 6 | 60 | 75 | Левое |
| 8 | 43 | 63 | Правое |
| 8 | 43 | 63 | Левое |
| 8 | 60 | 75 | Правое |
| 8 | 60 | 75 | Левое |
| 10 | 43 | 63 | Правое |
| 10 | 43 | 63 | Левое |
| 10 | 60 | 75 | Правое |
| 10 | 60 | 75 | Левое |
| 12 | 43 | 63 | Правое |
| 12 | 43 | 63 | Левое |
| 12 | 60 | 75 | Правое |
| 12 | 60 | 75 | Левое |
| 14 | 43 | 63 | Правое |
| 14 | 43 | 63 | Левое |
| 14 | 60 | 75 | Правое |
| 14 | 60 | 75 | Левое |
| 16 | 43 | 63 | Правое |
| 16 | 43 | 63 | Левое |
| 16 | 60 | 75 | Правое |
| 16 | 60 | 75 | Левое |
D - диаметр сверла, мм
B - рабочая длина сверла, мм
L - общая длина сверла, мм
ROT - направление вращения сверла
Возможно производство на заказ любых диаметров, конфигураций и длины сверла с резьбовым хвостовиком по требованиям клиента (при заказе от 10-30 штук одного наименования)
Основные преимущества сверла с резьбовым хвостовиком от Feritum
Промышленный твердый сплав
Мелкозернистый твердый сплав режущей части сверла, гарантирует стабильность и износостойкость инструмента даже при выполнении сложных задач
Специальное покрытие
Рабочая часть сверла имеет покрытие, уменьшающее силу трения, что продляет ресурс инструмента. Это особенно важно при высоких оборотах на станках с ЧПУ
4-х спиральный дизайн
Конструкция сверла с 4-мя шлифованными спиралями обеспечивает лучшее удаление стружки и увеличивает производительность работы
Высокоточное производство
Для обеспечения качества инструмента все сверла проходят прецизионную обработку за одну установку на высокоточных 5-ти осевых станках с ЧПУ
Свяжитесь с менеджером для оформления заказа или консультации
Свяжитесь с менеджером для оформления заказа или консультации
Технические особенности сверла для глухих отверстий от Feritum
Мы уделяем особое внимание качеству каждого сверла. Продукция Feritum отличается рядом технологических решений, позволяющих обеспечить стабильность и долговечность инструмента. Рассмотрим подробнее ключевые преимущества:
Твердый сплав индустриального класса
Режущая напайка изготовлена из специального мелкозернистого твердого сплава, что значительно повышает ресурс работы инструмента и, как следствие, уменьшается себестоимость сверления отверстия. Хороший сплав для сверла особенно важен при работе на сверлильных станках с ЧПУ, на которых шпиндели имеют высокие обороты.
4-х спиральный дизайн
Инновационный 4-х спиральный дизайн сверла обеспечивает оптимальное удаление стружки и предотвращает ее скопление в рабочей зоне. Благодаря этому достигается не только повышенная производительность, но и стабильная работа инструмента при высоких скоростях. В отличие от аналогов с двухспиральной конструкцией, такая геометрия имеет более стабильное сверление, что положительно сказывается на качестве и точности глухих отверстий, а также на увеличении производительности.
Антифрикционное покрытие
Рабочая часть сверла покрыта специальным антифрикционным слоем, который значительно уменьшает силу трения между сверлом и обрабатываемым материалом. Это покрытие особенно важно при работе на ЧПУ станках, где обороты могут достигать 9000 об/мин, позволяя сохранять режущие свойства инструмента на протяжении длительного времени и снижая риск перегрева.
Высокоточное производство
Каждое сверло Feritum проходит прецизионную обработку за один установ на современных 5-осевых станках с ЧПУ. Такой подход обеспечивает идеальную соосность, концентричность и минимальный люфт инструмента, что критически важно при сверлении глухих отверстий. Производство на высокоточном оборудовании гарантирует неизменное качество каждой единицы продукции, способное выдерживать высокие нагрузки даже при интенсивном режиме работы.
Левое и правое вращение сверл с резьбой на хвостовике
Сверлильные головы современных ЧПУ станков устроены таким образом, что соседние шпиндели вращаются в противоположных направлениях. Это решение позволяет равномерно распределять нагрузку на сверлильную голову. В связи с этим, для корректной работы используются сверла с различной цветовой маркировкой: сверла левого вращения обычно имеют красное или оранжевое покрытие, а сверла правого вращения – классический черный цвет. Такая цветовая дифференциация помогает оператору безошибочно устанавливать инструмент, что особенно важно для обеспечения безопасности и стабильности процесса сверления. В случае инструмента с резьбовым хвостовиком сама резьба у левого и правого сверла имеет разное направление, что дополнительно помогает избежать ошибки.
Как правильно выбрать сверло с резьбовым хвостовиком
При выборе сверла для глухих отверстий с резьбовым хвостовиком необходимо учитывать несколько ключевых параметров:
Диаметр сверла
Правильный выбор диаметра зависит от конкретных производственных задач и типа применяемой фурнитуры. Самые популярные глухие сверла имеют диаметр 5 и 8 мм.
Длина сверла
Длина инструмента определяется картой присадки и особенностями оборудования. Для станков SCM наиболее популярные модели имеют общую длину 75 мм, однако для некоторых задач могут применяться укороченные варианты с длиной 63 мм. Рекомендуется внимательно изучить документацию производителя вашего станка для подбора оптимальной длины.
Направление вращения
Выбор сверла с правильным направлением вращения критичен для корректной работы сверлильной головы. Определить нужное направление можно, ориентируясь на карту присадки и расположение других сверл в сверлильном агрегате. Направление вращения сверла должно соответствовать направлению вращения шпинделя.
Диаметр резьбы хвостовика
У каждого производителя сверлильного станка имеются свои конструктивные особенности, в том числе и диаметр резьбы для установки сверла. Например, у станков SCM для глухих сверл используется резьба М8. Но для сквозных сверл используются патроны с резьбовым креплением М10. Теоретически, можно изготовить сверла для сквозных отверстий на хвостовике с резьбой М10 и установить в станок не используя патроны. У других заводов по производству оборудования могут быть иные стандарты.
Конструктивные особенности
У разных производителей станков могут быть свои требования требования к применяемому инструменту. Например, длина резьбы, выступы, упоры, лыски, геометрия корпуса и другие особенности.
Качество сверла
На долговечность и производительность сверла влияют такие факторы, как:
- Качество материала режущей головки: использование промышленного твердого сплава гарантирует долговечность, а дешевые аналоги быстро изнашиваются;
- Количество спиралей и их шлифовка: 4-х спиральные сверла с шлифованными гранями обеспечивают лучшее удаление стружки и высокую производительность;
- Наличие специального антифрикционного покрытия, которое снижает трение и предотвращает перегрев при высоких оборотах;
- Технология производства: сверла, изготовленные на современном оборудовании с высокой точностью, обладают идеальной соосностью и концентричностью, что критично для стабильной работы станка.
Важно отметить, что качество сверла напрямую влияет на срок его службы и надежность работы ЧПУ станков SCM, поэтому использование дешевых аналогов не рекомендуется при высоких нагрузках. Расчеты показывают, что использование более дорогого и качественного присадочного сверла в итоге будет экономически выгоднее, так как себестоимость отверстия будет меньше.
Свяжитесь с менеджером для оформления заказа или консультации
Свяжитесь с менеджером для оформления заказа или консультации
Сверла с резьбовым хвостовиком от Feritum – это высокоточные инструменты, разработанные для сверления глухих отверстий на ЧПУ станках производства SCM GROUP (моделей CYFLEX и MORBIDELLI). Сверло имеет хвостовик с резьбой М8 со специальной конструкцией. Применение передовых технологий – от мелкозернистого промышленного твердого сплава до 4-х спирального дизайна и специального антифрикционного покрытия – обеспечивают стабильную работу, высокую производительность и длительный ресурс инструмента. Глухие сверла с резьбой на хвостовике от Feritum – продукт, который станет залогом успешной работы вашего оборудования и высокого качества готовой продукции. Купить сверла с резьбовым хвостовиком для станков SCM и других производителей можно сделав заказ на этом сайте или у наших официальных дилеров.
