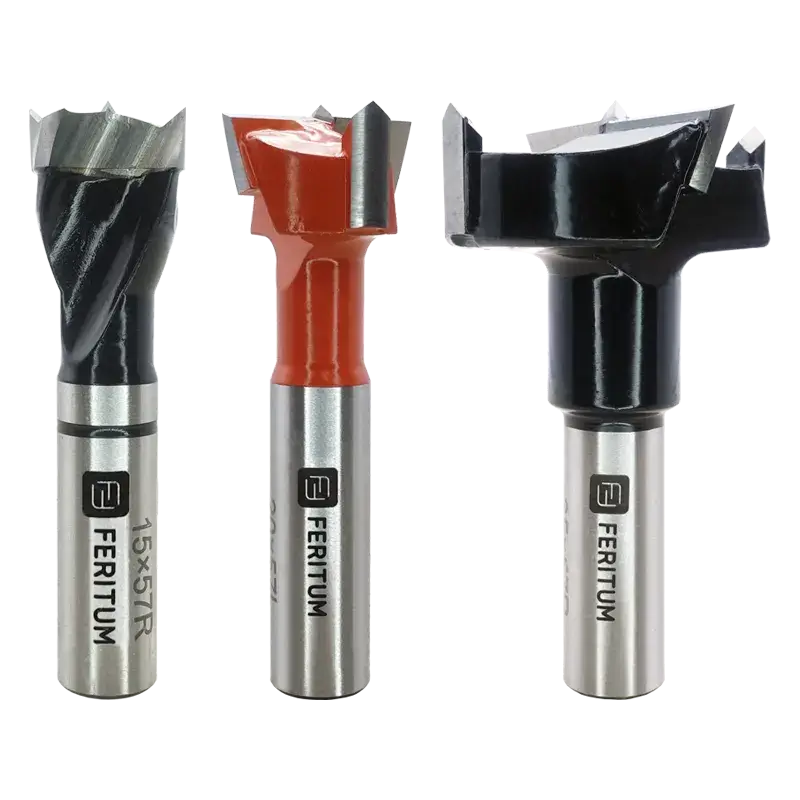

Чашечные сверла присадочные L=57.5 мм

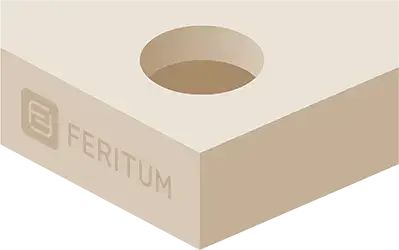

Назначение: Сверление под мебельные петли, стяжки, эксцентрики; Сверление глухих отверстий
Материалы: Мягкая древесина, твёрдая древесина, ДСП, ЛДСП, МДФ, ЛМДФ, фанера
Чашечные присадочные сверла длинной 57.5 мм от Feritum занимают особое место в арсенале современного мебельного производства. Фактически, эти инструменты выполняют те же функции, что и классические глухие присадочные сверла, однако предназначены для создания отверстий большего диаметра и меньшей глубины. Благодаря этому достигается высокая точность при подготовке отверстий под мебельные петли, стяжки, эксцентриковые соединения и другие элементы фурнитуры.
Чашечное сверло, длина которого составляет 57.5 мм, часто называют «коротким», поскольку стандартной длиной является 70 мм. В классических 21-шпиндельных сверлильно-присадочных станках обычно устанавливают короткие глухие сверла длиной 57.5 мм (в том числе и чашечные) для создания отверстий с меньшей глубиной, что позволяет одновременно работать как со сквозными, так и с глухими сверлами. В сверлильных станках с числовым программным управлением, где глубина сверления каждого шпинделя задаётся программно, в основном используются длинные чашечные сверла 70 мм.
Популярные диаметры чашечных сверл

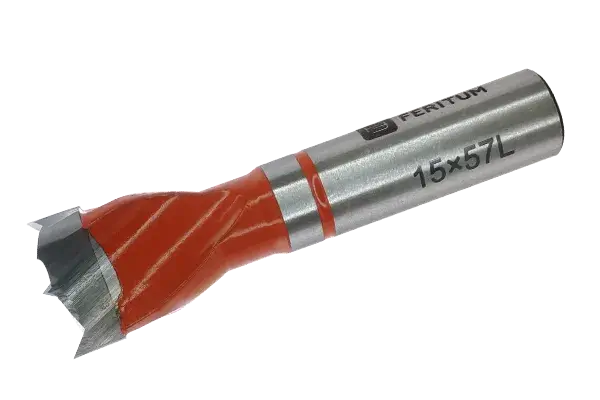

Сверло для мебельных стяжек (сверло под эксцентрик) D=15 мм
Данное сверло идеально подходит для изготовления отверстий под мебельные стяжки, будь то эксцентриковые или конические варианты. Оно позволяет достичь высокой точности при соединении деталей и обеспечивает надёжность конструкции корпуса. В Feritum применяется специальный дизайн конструкции чашечного сверла 15 мм для улучшения отвода стружки.

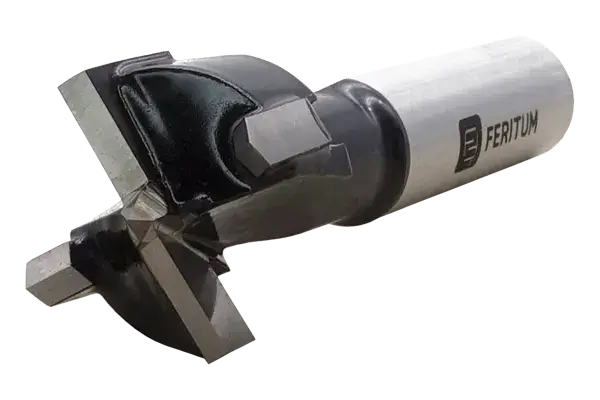

Сверло под скрытые (потайные) петли D=18 мм
Сверло для мебельных петель с данным диаметром 18 мм часто применяется при сверлении отверстий для скрытых, потайных или небольших петель.

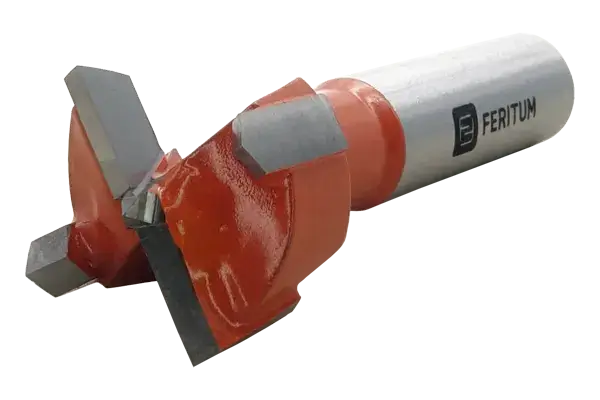

Сверло под пластиковую мебельную стяжку D=20 мм
Используется как сверло под пластиковую эксцентриковую мебельную стяжку. Оно демонстрирует оптимальное сочетание прочности и точности, что особенно важно при выполнении серийного производства.

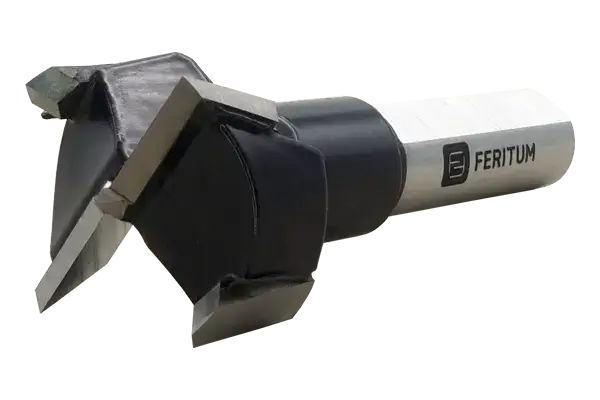

Сверло под мебельную стяжку, например, Tofix от Hafele D=25 мм
Сверло для мебельных стяжек диаметром 25 мм востребовано для создания отверстий под эксцентриковые соединения, например, под системы Tofix от Hafele.

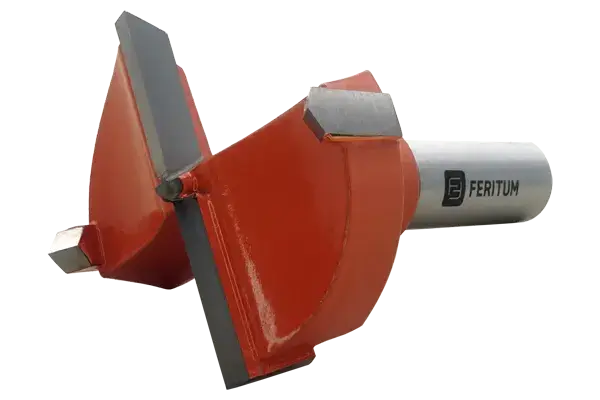

Сверло для мебельных петель 35 мм
Сверло для петель 35 мм, часто называемое как сверло Форстнера для петель, применяется для изготовления отверстий под мебельные петли крупного диаметра. Это самый распространенный вид петли для дверей и мебельных фасадов. Этот инструмент обеспечивает превосходную геометрию отверстия и позволяет добиться идеальной посадки фурнитуры.
Технические данные сверл чашечных присадочных (длина 57.5 мм):
| D | L | S | A | ROT |
|---|---|---|---|---|
| 15 | 57.5 | 10 | 30 | Правое |
| 15 | 57.5 | 10 | 30 | Левое |
| 16 | 57.5 | 10 | 30 | Правое |
| 16 | 57.5 | 10 | 30 | Левое |
| 17 | 57.5 | 10 | 30 | Правое |
| 17 | 57.5 | 10 | 30 | Левое |
| 18 | 57.5 | 10 | 30 | Правое |
| 18 | 57.5 | 10 | 30 | Левое |
| 19 | 57.5 | 10 | 30 | Правое |
| 19 | 57.5 | 10 | 30 | Левое |
| 20 | 57.5 | 10 | 30 | Правое |
| 20 | 57.5 | 10 | 30 | Левое |
| 21 | 57.5 | 10 | 30 | Правое |
| 21 | 57.5 | 10 | 30 | Левое |
| 22 | 57.5 | 10 | 30 | Правое |
| 22 | 57.5 | 10 | 30 | Левое |
| 23 | 57.5 | 10 | 30 | Правое |
| 23 | 57.5 | 10 | 30 | Левое |
| 24 | 57.5 | 10 | 30 | Правое |
| 24 | 57.5 | 10 | 30 | Левое |
| 25 | 57.5 | 10 | 30 | Правое |
| 25 | 57.5 | 10 | 30 | Левое |
| 26 | 57.5 | 10 | 30 | Правое |
| 26 | 57.5 | 10 | 30 | Левое |
| 27 | 57.5 | 10 | 30 | Правое |
| 27 | 57.5 | 10 | 30 | Левое |
| 28 | 57.5 | 10 | 30 | Правое |
| 28 | 57.5 | 10 | 30 | Левое |
| 30 | 57.5 | 10 | 30 | Правое |
| 30 | 57.5 | 10 | 30 | Левое |
| 32 | 57.5 | 10 | 30 | Правое |
| 32 | 57.5 | 10 | 30 | Левое |
| 34 | 57.5 | 10 | 30 | Правое |
| 34 | 57.5 | 10 | 30 | Левое |
| 35 | 57.5 | 10 | 30 | Правое |
| 35 | 57.5 | 10 | 30 | Левое |
| 36 | 57.5 | 10 | 30 | Правое |
| 36 | 57.5 | 10 | 30 | Левое |
| 37 | 57.5 | 10 | 30 | Правое |
| 37 | 57.5 | 10 | 30 | Левое |
| 38 | 57.5 | 10 | 30 | Правое |
| 38 | 57.5 | 10 | 30 | Левое |
| 40 | 57.5 | 10 | 30 | Правое |
| 40 | 57.5 | 10 | 30 | Левое |
| 50 | 57.5 | 10 | 30 | Правое |
| 50 | 57.5 | 10 | 30 | Левое |
| 53 | 57.5 | 10 | 30 | Правое |
| 53 | 57.5 | 10 | 30 | Левое |
| 55 | 57.5 | 10 | 30 | Правое |
| 55 | 57.5 | 10 | 30 | Левое |
| 60 | 57.5 | 10 | 30 | Правое |
| 60 | 57.5 | 10 | 30 | Левое |
| 65 | 57.5 | 10 | 30 | Правое |
| 65 | 57.5 | 10 | 30 | Левое |
| 70 | 57.5 | 10 | 30 | Правое |
| 70 | 57.5 | 10 | 30 | Левое |
| 80 | 57.5 | 10 | 30 | Правое |
| 80 | 57.5 | 10 | 30 | Левое |
D - диаметр сверла, мм
L - общая длина сверла, мм
L - общая длина сверла, мм
S - диаметр хвостовика, мм
A - длина хвостовика, мм
ROT - направление вращения сверла
Возможно производство на заказ любых диаметров и длины чашечного сверла по требованиям клиента (при заказе от 10-30 штук одного наименования)
Основные преимущества чашечных сверл Feritum
Низкотемпературная пайка
Использование технологии низкотемпературной пайки позволяет обеспечить высокое качество соединения режущей части с телом сверла и сохранить структуру материала. Это обеспечивает долговечность и повышенную износостойкость инструмента.
Специальное покрытие
Рабочая часть каждого чашечного сверла имеет специальное антифрикционное покрытие, которое значительно снижает силу трения при сверлении. Это позволяет продлить ресурс инструмента, обеспечить стабильную работу и снизить риск перегрева.
Высокоточное производство
Все чашечные сверла Feritum проходят обработку за один установ на современных 4-х осевых станках с ЧПУ. Такой подход обеспечивает идеальную соосность, высокую точность и минимальный люфт, что особенно важно при производстве сверл для мебельных стяжек и сверл форстнера для мебельных петель.
Промышленный твердый сплав
Мелкозернистый твердый сплав, применяемый для изготовления режущей головки, гарантирует стабильность и износостойкость инструмента даже при выполнении самых сложных задач. Хороший сплав для чашечного сверла особенно важен при работе на сверлильных станках с ЧПУ, на которых шпиндели имеют высокие обороты.
Свяжитесь с менеджером для оформления заказа или консультации
Свяжитесь с менеджером для оформления заказа или консультации
Левое и правое вращение чашечных сверл
Современные сверлильно-присадочные станки устроены таким образом, что шпиндели, расположенные рядом, вращаются в противоположных направлениях для равномерного распределения нагрузки. Поэтому для корректной работы необходимо использовать сверла с соответствующим направлением вращения. Так, сверло для петель, предназначенное для левого вращения, обычно имеет яркий красный или оранжевый окрас, в то время как сверло для мебельных петель правого вращения – черного цвета. Такая цветовая маркировка облегчает выбор оператора при подготовке оборудования и способствует снижению риска ошибок при установке чашечного сверла.
Как выбрать чашечное сверло для петель, стяжек и другой фурнитуры
При выборе чашечного сверла для изготовления отверстий под мебельные петли и стяжки необходимо учитывать несколько основных факторов:
Диаметр сверла
Правильный диаметр сверла определяется производственными задачами и типом применяемой фурнитуры. Например, сверло для петель 35 мм (сверло форстнера 35 мм для петли) применяется для стандартных мебельных петель. Сверло для эксцентриковой стяжки 15 мм для сборки корпусной мебели. На рынке также представлено множество различных моделей фурнитуры, которые часто имеют нестандартные диаметры для монтажа.
Длина сверла
Длина сверла зависит от карты присадки и особенностей оборудования. Для стандартных 21-шпиндельных сверлильно-присадочных станков обычно выбирают короткие чашечные сверла длиной 57.5 мм, в то время как для станков с ЧПУ чаще используют длинные сверла 70 мм.
Направление вращения
Этот параметр определяется картой присадки и расположением сверл в сверлильной голове. Для корректной работы важно правильно подобрать чашечное сверло для петель с учетом его цветовой маркировки, которая должна соответствовать направлению вращения шпинделя в станке.
Качество инструмента
От качества сверла зависит его ресурс, производительность и допустимые максимальные нагрузки. Качество определяется не только материалом режущей головки (применение дешевого или промышленного твердого сплава), но и технологией изготовления – целиком ли состоит режущая часть из твердого сплава или используется конструкция со вставленными пластинами, сколько режущих зубьев имеет сверло, наличие специального антифрикционного покрытия и качество пайки. Выбирая сверло под мебельную стяжку и петли, важно ориентироваться на высококачественные решения, чтобы обеспечить стабильную работу оборудования и долговечность инструмента.
Свяжитесь с менеджером для оформления заказа или консультации
Свяжитесь с менеджером для оформления заказа или консультации
Чашечные присадочные сверла длиной 57.5 мм от Feritum – это результат применения современных технологий, высокоточного производства и инновационных решений. Продукция компании сочетает в себе высокое качество пайки, специальное антифрикционное покрытие и идеальную геометрию режущей части, что делает сверла для мебельных петель и эксцентриковых стяжек незаменимым инструментом в производстве современной мебели. Заказывайте качественные инструменты уже сегодня и убедитесь, что профессиональный подход к изготовлению сверл обеспечивает непревзойденную стабильность и эффективность работы вашего оборудования. Купить сверла для петель и стяжек можно оформив заказ на этом сайте или у наших официальных дилеров.
