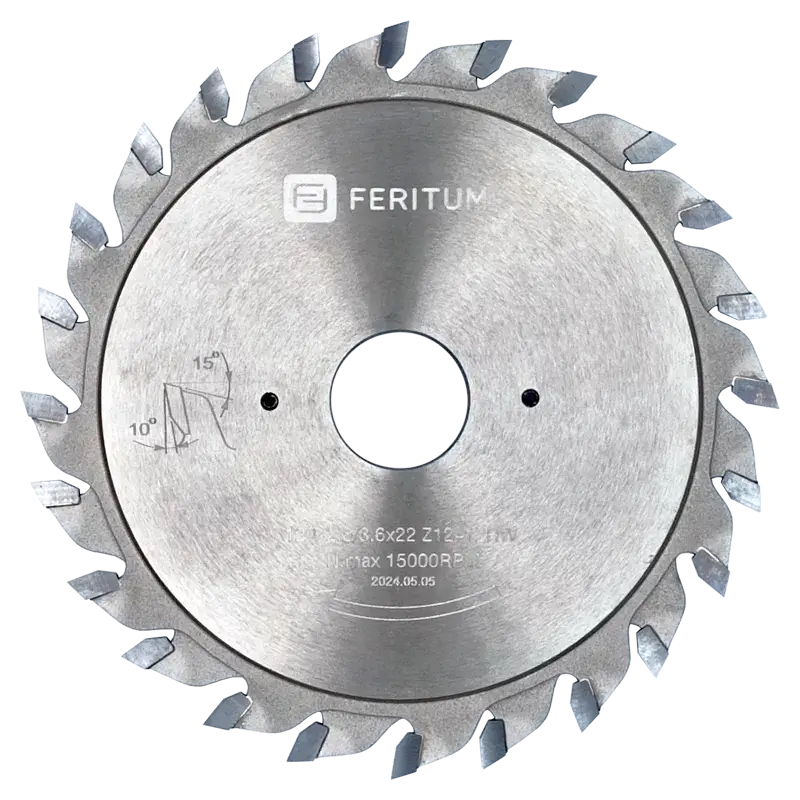

Составные подрезные пилы "сэндвич" для форматно-раскроечных станков

Эти пилы предназначены для работы в паре с основным пильным диском на форматно-раскроечных станках. Регулировка ширины пропила засчет проставочных пластин разной толщины. Ключевые особенности: увеличенная толщина напайки (заточка до 20-25 раз), твердый сплав Ceratizit.

Материалы: ЛДСП, ламинированный МДФ

Оборудование: Форматно-раскроечные станки

Эти подрезные диски состоят из 2 частей (два корпуса пилы). Ширина пропила регулируется с помощью проставочных пластин. В комплект с пилой входит набор прокладок толщиной 0.1 мм и 0.2 мм. Ввиду увеличенного ресурса (толщина напайки более 3.5 мм), при малых диаметрах 80-100 мм расстояние между зубьями уменьшается, поэтому для лучшего отвода стружки мы оптимизировали количество зубьев. На пилах диаметром 120-125 мм стандартное число Z=12+12 зубьев.

Настройка подрезной пилы этого типа проще, чем конической. Регулировка не зависит от состояния пильного узла форматно-раскроечного станка (люфтов). Если на станке отстутствует прижимная балка, то при неровном волнистом листе ЛДСП, есть вероятность, что подрезка не достанет до панели в некоторых местах. Составные пилы решают эту проблему простым подъемом с сохранением ширины по всей линии реза. Однако, рекомендуется не превышать глубину пропила 2-3 мм для достижения наилучших результатов.

Подрезные диски по ЛДСП работают в паре с основными пилами. Подрезка первой вступает в работу и делает начальный пропил, что исключает образование сколов на нижней поверхности панели при пилении большим диском. Основная и подрезная пила вращаются в противоположных направлениях - будьте внимательны при их установке на станок.

Технические данные составных подрезных пил серии 16MI05B80R:

D	B	d	Z	Артикул
80	2.8 - 3.6	20	8 + 8	16MI05B80R.80.20.16
80	2.8 - 3.6	22	8 + 8	16MI05B80R.80.22.16
100	2.8 - 3.6	20	10 + 10	16MI05B80R.100.20.20
100	2.8 - 3.6	22	10 + 10	16MI05B80R.100.22.20
120	2.8 - 3.6	20	12 + 12	16MI05B80R.120.20.24
120	2.8 - 3.6	22	12 + 12	16MI05B80R.120.22.24
125	2.8 - 3.6	20	12 + 12	16MI05B80R.125.20.24
125	2.8 - 3.6	22	12 + 12	16MI05B80R.125.22.24

D - диаметр пилы, мм

B - ширина пропила, мм

d - посадочный диаметр, мм

Z - количество зубьев

Возможно производство на заказ любых размеров составных подрезных дисков типа сэндвич по требованиям клиента (при заказе от 10 штук)

Особенности и преимущества пильных дисков Feritum

Премиальный твёрдый сплав

При производстве пильных дисков Feritum используются твердосплавные зубья мирового лидера Ceratizit. Под конкретное применение выбирается своя формула сплава для максимальной производительности пилы.

Максимальный ресурс

Толщина твердосплавной напайки больше стандартной, что увеличивает срок службы (до 20-25 повторных заточек). А специальная геометрия зубьев и углы заточки повышают стойкость пилы между заточками.

Защитное покрытие

Высокоэффективное антипригарное покрытие обеспечивает защиту от перегрева, улучшает удаление стружки, уменьшает налипание смолы, снижая трение, продлевает срок службы пилы и защищает от коррозии.

Уменьшение вибрации и шума

Пазы специальной формы в корпусе пилы заполнены зеленым термопластичным наполнителем из полиуретана, который значительно снижает вибрацию и сводит к минимуму шум во время работы.

Прорези от температурной деформации

Прорези, выполненные на лазерном станке, предназначены для расширения и предотвращают деформацию корпуса пилы, вызванную перегревом. Это обеспечивает максимальную стабильность пильного диска.

Исключительная ударопрочность

На всех дисковых пилах Feritum применяется процесс инновационной триметаллической пайки твердосплавных зубьев при помощи припоя «серебро – медь – серебро» для максимальной ударопрочности.

Стабильность работы

Все дисковые пилы Feritum проходят операцию прокатки между вальцами для создания внутренних напряжений металла, которые обеспечивают жесткость, стабильность и прямолинейность корпуса пилы во время работы.

Высококачественная сталь

Корпус пильных дисков Feritum изготавливается из предварительно закаленной и выровненной немецкой стали высшего качества, что обеспечивает увеличенную производительность, точность и долговечность.

Основные характеристики составных подрезных пил для форматно-раскроечных станков

Ширина пропила этих подрезок регулируется от 2.8 до 3.6 мм, что позволяет работать в паре с основными пилами со стандартным пропилом 3.2 - 3.5 мм. Чем больше заточек было у основной пилы, тем меньше проставочных пластин необходимо устанавливать в подрезную пилу.

Самая популярная подрезная пила 120 мм имеет Z=12+12 зубьев. Feritum производит диски с большим ресурсом по заточке (увеличенную толщину зуба), поэтому для лучшего отвода стружки на пилах диаметром 80 и 100 мм было уменьшего количество зубьев до Z=8+8 и Z=10+10 соответственно.

Углы заточки составной подрезной пилы типа Сендвич Feritum

Материал и углы заточки зубьев

Угол атаки 10 градусов был выбран как наиболее подходящий для работы с ламинированными материалами, такими как ЛДСП и МДФ. Переменно скошенная форма зубьев идеальна для чистого и стабильного подпила, минимизируя риски повреждения ламината и продлевая срок службы подрезного диска.

Зубья изготовлены из твердого сплава от концерна Ceratizit — мирового лидера в производстве твердосплавных материалов. Сплав оптимизирован для работы с ЛДСП и МДФ, что позволяет делать подпил стабильно и эффективно, обеспечивая чистоту реза и длительный срок службы. Составные подрезные пилы этой серии могут выдержать до 20–25 переточек благодаря увеличенной толщине твердосплавных напаек.

Составные подрезные пилы Feritum — это профессиональный инструмент для точного и чистого распила ЛДСП и МДФ. Увеличенная толщина напаек, выполненных из твердого сплава Ceratizit, обеспечивает до 20–25 циклов заточки, что делает их экономичными в эксплуатации, уменьшая себестоимость погонного метра реза. Простота настройки ширины пропила позволяет работать с различными форматно-раскроечными станками. Благодаря сочетанию инновационных материалов, оптимальных углов заточки и надежной конструкции, подрезные пилы Feritum превосходят аналоги на рынке, гарантируя стабильно высокое качество реза без сколов. Купить составные подрезные пильные диски можно оформив заказ на этом сайте или у наших официальных дилеров.
