Пазовые пильные диски для станков ЧПУ

Пильный диск пазовый для станков ЧПУ | Feritum

Назначение: Пазование

Материалы: Мягкая древесина, твёрдая древесина, ламинированные и неламинированные ДСП и МДФ, а также другие деревосодержащие материалы

Оборудование: Фрезерные станки с ЧПУ, сверлильно-присадочные станки с ЧПУ

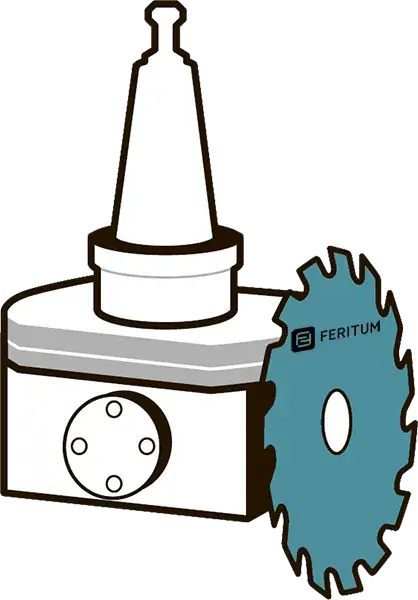

Пазовые пильные диски Feritum для фрезерных станков и сверлильно-присадочных станков ЧПУ

Пазовые пильные диски для станков ЧПУ – это неотъемлемый элемент высокоточной обработки материалов, таких как мягкая и твёрдая древесина, ДСП, МДФ и другие деревосодержащие материалы. Компания Feritum предлагает пазовые диски, специально разработанные для промышленных задач на фрезерных и сверлильно-присадочных станках с ЧПУ, таких как SCM, Homag, Biesse, KDT, Nansing, Felder, Hua Hua и других заводов. Каждый станок имеет свои параметры пазовых пил (внешний и посадочный диаметры, дополнительные отверстия), а производственные задачи у фабрик требуют различную ширину пазования. Поэтому компания Feritum предлагает возможность заказать пазовую пилу с учетом индивидуальных особенностей оборудования (от 10 штук). Для производства инструмента будут использованы твердосплавные зубья с увеличенной толщиной (ресурсом по заточке) от ведущих мировых производителей, например, Ceratizit.

Ширина паза также может варьироваться в зависимости от производственной задачи. Чаще всего популярна ширина от 2 до 6 мм. Для примера в каталоге представлен пазовый диск диаметром 125 мм с 8 дополнительными отверстиями (по 4 штуки с зенковкой для левого и правого вращения) и пропилом 4 мм. Эта пила детально согласовывалась с заказчиком исходя из особенностей его станка Homag. Если требуется пазование в иных материалах, например, пластик, HPL, алюминий, то будет необходимо заменить марку твердого сплава и углы заточки. Feritum внимательно учитывает все эти особенности для производства пазовых пил.

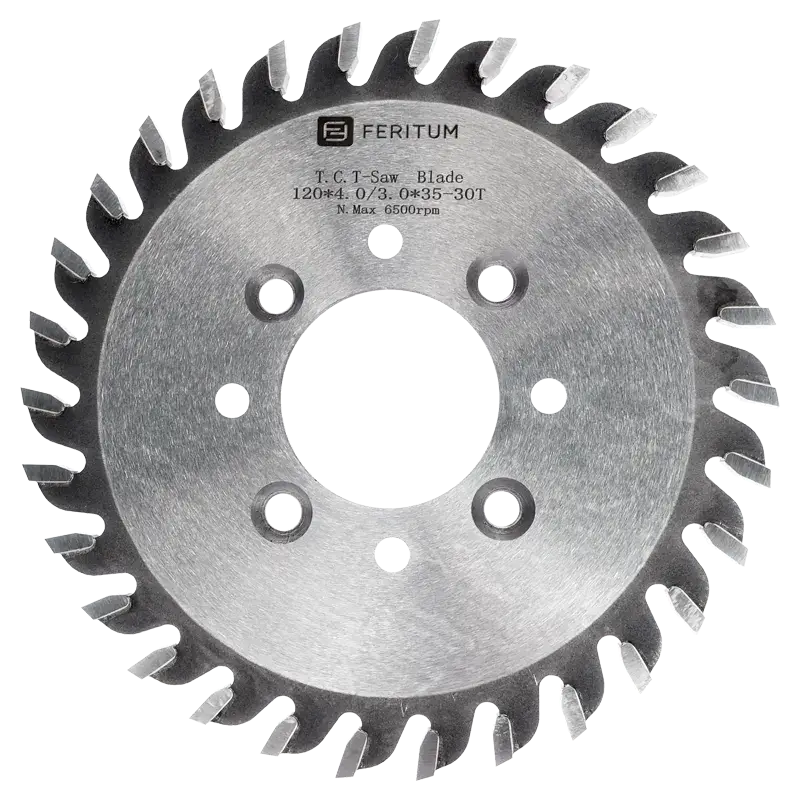

Технические данные пазовых пил серии PAZCNC.P03B75R:

D	B	b	d	Z	RPM	PINS	Артикул
120	4.0	3.0	30	30	15900	8/5.5/50 (4L+4R)	PAZCNC.P03B75R.120.35.30.4

D - диаметр пилы, мм
B - ширина пропила, мм

b - толщина тела пилы, мм
d - посадочный диаметр, мм

Z - количество зубьев
PINS - дополнительные отверстия

RPM - Макс. обороты пилы в минуту

Возможно производство на заказ любых размеров пазовых пильных дисков для фрезерных и сверлильно-присадочных станков с ЧПУ (при заказе от 10 штук)

Основные отличия от бюджетных пильных дисков

Корпус пильных дисков Feritum вырезается на лазерных станках с ЧПУ, что обеспечивает идеальную точность и минимизацию внутренних напряжений в металле. Это критически важно для долговечности и стабильной работы диска. Бюджетные пилы производятся по технологии массовой штамповки, при которой в корпусе диска появляются внутренние напряжения, влияющие на деформацию и быстрый износ. Пилы, произведенные с применением лазерной резки, обладают стабильностью и точностью, что делает их незаменимыми в профессиональной деревообработке.

Тело диска изготавливается из предварительно закаленной и выровненной немецкой стали высшего качества. Благодаря её применению дисковые пилы для электроинструмента обладают повышенной жесткостью и стойкостью к деформациям, что особенно важно при интенсивных нагрузках.

Толщина твердосплавной напайки значительно больше стандартной по сравнению с бюджетными аналогами, что увеличивает срок службы пилы (до 20 повторных заточек). А специальная геометрия зубьев и углы заточки повышают стойкость пилы между переточками. Такое решение во много раз уменьшает себестоимость погонного метра распила.

Особенности и преимущества пильных дисков Feritum

Премиальный твёрдый сплав

При производстве пильных дисков Feritum используются твердосплавные зубья мирового лидера Ceratizit. Под конкретное применение выбирается своя формула сплава для максимальной производительности пилы.

Стабильность работы

Все дисковые пилы Feritum проходят операцию прокатки между вальцами для создания внутренних напряжений металла, которые обеспечивают жесткость, стабильность и прямолинейность корпуса пилы во время работы.

Защитное покрытие

Высокоэффективное антипригарное покрытие обеспечивает защиту от перегрева, улучшает удаление стружки, уменьшает налипание смолы, снижая трение, продлевает срок службы пилы и защищает от коррозии.

Исключительная ударопрочность

На всех дисковых пилах Feritum применяется процесс инновационной триметаллической пайки твердосплавных зубьев при помощи припоя «серебро – медь – серебро» для максимальной ударопрочности.

Основные характеристики пазовых пил для станков ЧПУ

Пазовые диски Feritum для фрезерных и сверлильно-присадочных станков ЧПУ оснащены увеличенным количеством зубьев, что обеспечивает более высокое качество реза и гладкость стенок паза. Это особенно важно для пазовальных операций на материалах с высокой плотностью, таких как МДФ или твёрдая древесина. Например, для пилы диаметром 125 мм мы используем 30 зубьев (вместо 12 на обычных столярных станках).

Важная характеристика пазовых пильных дисков — толщина корпуса. Стабильность корпуса диска позволяет получать ровные и точные пазы, избегая вибраций и изгибов во время работы. Например, для диска с шириной паза 4 мм толщина корпуса составляет 3 мм. Чем толще корпус, тем меньше вероятность вибраций, а это особенно важно при высоких скоростях и глубокой обработке древесины.

Выбор параметров зубьев в зависимости от материала

В пазовых пилах Feritum используются зубья из той марки твёрдого сплава, которая оптимально подходит под обрабатываемый материал. Правильный выбор сплава обеспечивает отличную устойчивость к износу и высокую производительность при продолжительной эксплуатации. В пазовых дисках для станков ЧПУ мы используем специальную форму зубьев - чередующиеся переменно скошенные и прямые. Такое решение обеспечивает наилучший результат пазования.

Передний угол заточки зубьев также должен учитывать особенности производства. Например, для дерева и деревосодержащих материалов, этот угол равен 13°, что обеспечивает мягкий вход в материал, снижает нагрузку на двигатель станка и предотвращает сколы на краях паза. Задний угол, равно как и остальная геометрия зубьев учитываются специалистами Feritum при проектировании инструмента исходя из требований заказчика.

Компания Feritum предлагает пазовые пильные диски для ЧПУ станков, изготовленные с учётом всех нюансов пазовальных операций, оборудования клиента и обрабатываемого материала. Мы предоставляем возможность изготовления дисков на заказ, применяя твердосплавные зубья ведущих производителей и качественную немецкую сталь 75Cr1. Выбирая пазовые диски Feritum, вы получаете инструмент, разработанный профессионалами, для профессионального использования в сфере обработки дерева, ЛДСП, МДФ, искусственного камня, пластиков, композитов, цветных металлов и других материалов. Купить пазовые пилы для Вашего оборудования с ЧПУ можно оформив заказ на этом сайте или у наших официальных дилеров.
