Пазовые пильные диски для крепления в оснастку концевых фрез

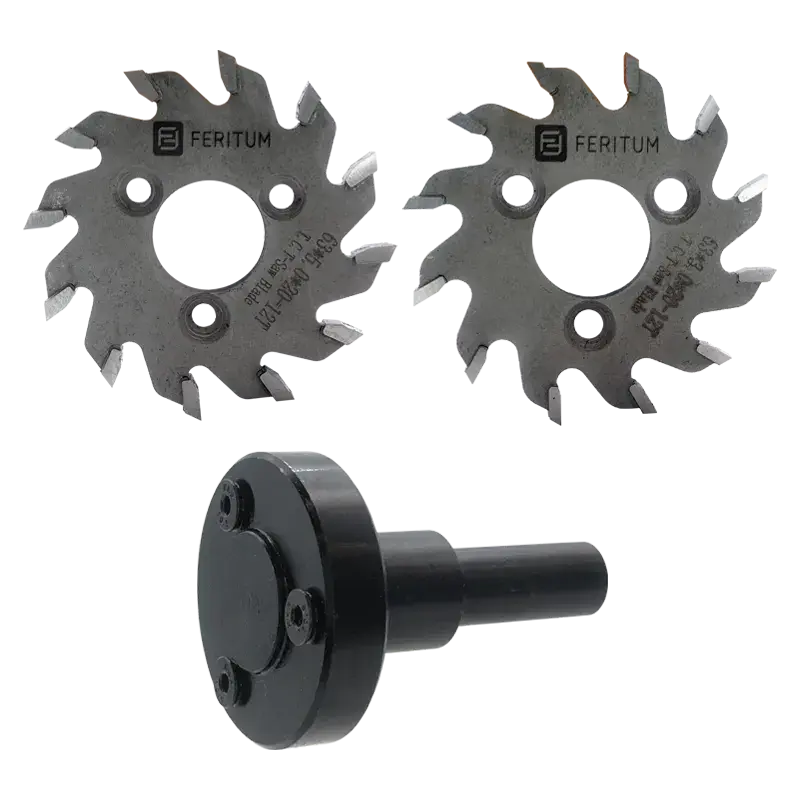

Пильный диск пазовый для крепления в оснастку концевых фрез | Feritum

Назначение: Пазование

Материалы: Мягкая древесина, твёрдая древесина, ламинированные и неламинированные ДСП и МДФ, а также другие деревосодержащие материалы

Оборудование: Фрезерные станки с ЧПУ, столярные фрезерные станки с цанговым зажимом, ручные фрезеры

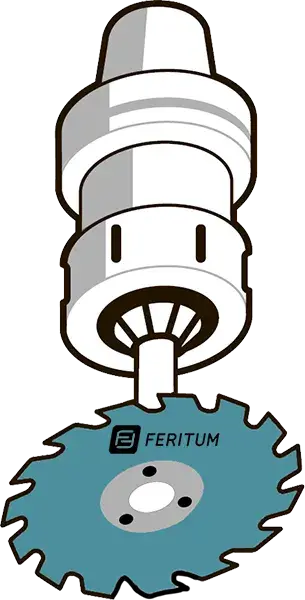

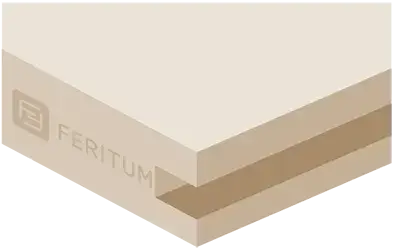

Торцевое пазование на фрезерном станке с ЧПУ

Компания Feritum представляет инновационные пазовые пильные диски, которые можно легко крепить на специальную оснастку со стандартным цилиндрическим хвостовиком диаметром 12 мм. Такая конструкция инструмента позволяет расширить возможности фрезерного станка с ЧПУ для выполнения операций торцевого пазования деталей. Основной диаметр пазовых дисков Feritum - 63 мм. Этот размер универсален и подходит как для промышленных фрезерных станков с ЧПУ, так и для ручных фрезеров. Ширина пазования от 3 до 6 мм, что позволяет подобрать инструмент под конкретные требования проекта. В случае отсутствия нужного размера диска в каталоге, компания Feritum предлагает возможность заказать пазовую пилу по чертежам клиента (от 10 штук).

Компания Feritum создала уникальную систему крепления пильных дисков, что делает их замену быстрой и безопасной. Крепление осуществляется при помощи трех винтов, которые надежно удерживают диск на оснастке. Отверстия на диске выполнены с зенковкой, что позволяет расположить винты заподлицо с корпусом. Центрирование пазовой пилы на оснастке происходит засчет посадки на фрезерованную площадку диаметром 20 мм (как и посадочное отверстие пилы). Таким образом, диск устанавливается на оснастку без зазоров, образуя концевую дисковую фрезу. Это обеспечивает точность, безопасность, надежность и долговечность инструмента.

Технические данные пазовых пил серии PAZKF.P03B75R:

D	B	b	d	Z	Артикул
63	3.0	2.0	20	12	PAZKF.P03B75R.63.20.12.3
63	4.0	3.0	20	12	PAZKF.P03B75R.63.20.12.4
63	5.0	3.0	20	12	PAZKF.P03B75R.63.20.12.5
63	6.0	5.2	20	12	PAZKF.P03B75R.63.20.12.6

D - диаметр пилы, мм
Z - количество зубьев

b - толщина тела пилы, мм

d - посадочный диаметр, мм

Возможно производство на заказ любых размеров пазовых пильных дисков для крепления в оснастку концевых фрез (при заказе от 10 штук)

Основные отличия от бюджетных пильных дисков

Корпус пильных дисков Feritum вырезается на лазерных станках с ЧПУ, что обеспечивает идеальную точность и минимизацию внутренних напряжений в металле. Это критически важно для долговечности и стабильной работы диска. Бюджетные пилы производятся по технологии массовой штамповки, при которой в корпусе диска появляются внутренние напряжения, влияющие на деформацию и быстрый износ. Пилы, произведенные с применением лазерной резки, обладают стабильностью и точностью, что делает их незаменимыми в профессиональной деревообработке.

Тело диска изготавливается из предварительно закаленной и выровненной немецкой стали высшего качества. Благодаря её применению дисковые пилы для электроинструмента обладают повышенной жесткостью и стойкостью к деформациям, что особенно важно при интенсивных нагрузках.

Толщина твердосплавной напайки значительно больше стандартной по сравнению с бюджетными аналогами, что увеличивает срок службы пилы (до 15-20 повторных заточек). А специальная геометрия зубьев и углы заточки повышают стойкость пилы между переточками. Такое решение во много раз уменьшает себестоимость погонного метра распила.

Особенности и преимущества пильных дисков Feritum

Премиальный твёрдый сплав

При производстве пильных дисков Feritum используются твердосплавные зубья мирового лидера Ceratizit. Под конкретное применение выбирается своя формула сплава для максимальной производительности пилы.

Стабильность работы

Все дисковые пилы Feritum проходят операцию прокатки между вальцами для создания внутренних напряжений металла, которые обеспечивают жесткость, стабильность и прямолинейность корпуса пилы во время работы.

Защитное покрытие

Высокоэффективное антипригарное покрытие обеспечивает защиту от перегрева, улучшает удаление стружки, уменьшает налипание смолы, снижая трение, продлевает срок службы пилы и защищает от коррозии.

Исключительная ударопрочность

На всех дисковых пилах Feritum применяется процесс инновационной триметаллической пайки твердосплавных зубьев при помощи припоя «серебро – медь – серебро» для максимальной ударопрочности.

Основные характеристики пазовых дисков для крепления в оснастку концевых фрез

Стандартное количество зубьев для пилы диаметром 63 мм - 12 штук. Такая конфигурация обеспечивает оптимальный баланс между скоростью резания и качеством получаемого паза. Чем больше зубьев на диске, тем выше плавность реза и меньше вероятность сколов на краях материала. По желанию заказчика возможно уменьшение или увеличение количества зубьев. В пазовых пилах Feritum используются зубья из специального твёрдого сплава, разработанного для стабильной работы с древесиной и её производными материалами

Важная характеристика пазовых пильных дисков — толщина корпуса. Стабильность корпуса диска позволяет получать ровные и точные пазы, избегая вибраций и изгибов во время работы. Например, для диска с шириной паза 4 мм толщина корпуса составляет 3 мм. Для пазовальной пилы с пропилом 6 мм тело диска увеличено до 5.2 мм. Чем толще корпус, тем меньше вероятность вибраций, а это особенно важно при высоких скоростях и глубокой обработке деревосодержащих материалов.

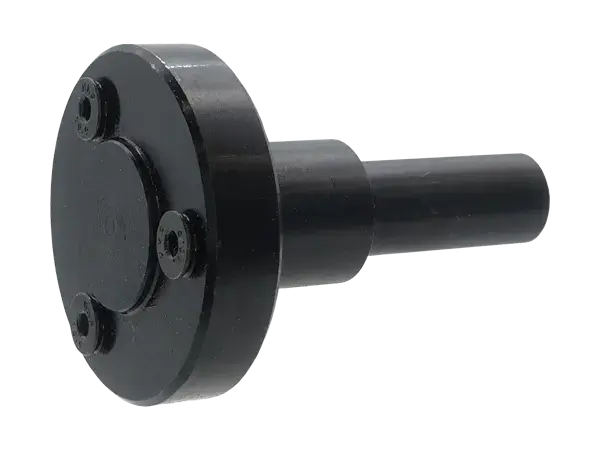

Оснастка для концевой дисковой фрезы

Для составления концевой дисковой фрезы пазовую пилу необходимо надёжно закрепить в специальную оснастку, которая представляет собой хвостовик диаметром 12 мм (по запросу возможны другие диаметры) с цилиндрической частью большего диаметра. В торце этого цилиндра отфрезерован круглый выступ D=20 мм для точной посадки и центрирования пазового пильного диска. Надежная фиксация 3 винтами заподлицо с корпусом пилы, благодаря отверстиям с зенковкой. Оснастку можно заказать отдельно: артикул PAZKF.OSN.20.3.12.

Пазовые пильные диски Feritum для составления концевой дисковой фрезы – это оптимальное решение для профессионалов, работающих с деревом и деревосодержащими материалами. Универсальная конструкция инструмента расширяет возможности фрезерных станков с ЧПУ для операций торцевого фрезерования. Эти пилы обладают высокой износостойкостью и обеспечивают ровное пазование без сколов. Благодаря возможности подбора ширины паза, диски Feritum подходят для большинства задач в мебельной и деревообрабатывающей промышленности. Купить пазовые пилы и оснастку для их крепления можно сделав заказ на этом сайте или у наших официальных дилеров.
