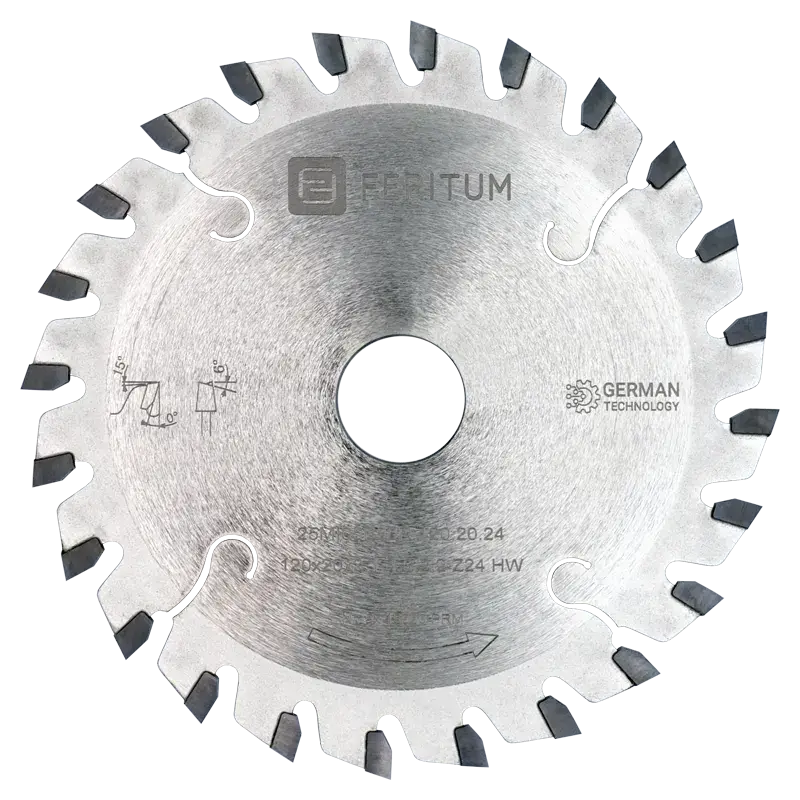

Конические подрезные диски для форматно-раскроечных станков

Эти пилы предназначены для работы в паре с основным пильным диском на форматно-раскроечных станках. Регулировка ширины пропила происходит засчет подъема и опускания пилы. Ключевые особенности: увеличенная толщина напайки (заточка до 20-30 раз), твердый сплав Ceratizit.

Материалы: ЛДСП, ламинированный МДФ

Оборудование: Форматно-раскроечные станки

Эти подрезные диски имеют коническую форму зубьев. Такая конфигурация позволяет регулировать ширину пропила простой настройкой пилы по высоте. Соответственно, чем выше подрезка, тем шире рез. Ввиду увеличенного ресурса (толщина напайки более 3.5 мм), при малых диаметрах 80-100 мм расстояние между зубьями уменьшается, поэтому для лучшего отвода стружки в Feritum оптимизировали количество зубьев. На пилах диаметром 120-125 мм стандартно 24 зуба.

Эти диски более доступны по цене в сравнении с составными. Однако, несмотря на простоту настройки, конические подрезные пилы также имеют и свои недостатки. Точность регулировки зависит от состояния пильного узла форматно-раскроечного станка (люфтов) - ширина пропила может меняться по линии реза. Если на станке отстутствует прижимная балка, то при неровном волнистом листе ЛДСП, есть вероятность, что подрезка не достанет до панели в некоторых местах. Для достижения наилучших результатов рекомендуется не превышать глубину пропила 2-3 мм.

Подрезные диски по ЛДСП работают в паре с основными пилами. Подрезка первой вступает в работу и делает начальный пропил, что исключает образование сколов на нижней поверхности панели при пилении большим диском. Основная и подрезная пила вращаются в противоположных направлениях - будьте внимательны при их установке на станок.

Технические данные конических подрезных дисков серии 25MI05B80R:

D	B	b	d	Z	Артикул
80	3.1 - 4.3	2.2	20	16	25MI05B80R.80.20.16
80	3.1 - 4.3	2.2	22	16	25MI05B80R.80.22.16
100	3.1 - 4.3	2.2	20	20	25MI05B80R.100.20.20
100	3.1 - 4.3	2.2	22	20	25MI05B80R.100.22.20
120	3.1 - 4.3	2.2	20	24	25MI05B80R.120.20.24
120	3.1 - 4.3	2.2	22	24	25MI05B80R.120.22.24
120	2.8 - 4.0	2.2	20	24	25MI05B80R.120.20.24.T
120	2.8 - 4.0	2.2	22	24	25MI05B80R.120.22.24.T
125	3.1 - 4.3	2.2	20	24	25MI05B80R.125.20.24
125	3.1 - 4.3	2.2	25	24	25MI05B80R.125.22.24

D - диаметр пилы, мм
B - ширина пропила, мм

b - толщина тела пилы, мм

d - посадочный диаметр, мм

Z - количество зубьев

Возможно производство на заказ любых размеров конических подрезных пил по требованиям клиента (при заказе от 10 штук)

Особенности и преимущества пильных дисков Feritum

Премиальный твёрдый сплав

При производстве пильных дисков Feritum используются твердосплавные зубья мирового лидера Ceratizit. Под конкретное применение выбирается своя формула сплава для максимальной производительности пилы.

Максимальный ресурс

Толщина твердосплавной напайки больше стандартной, что увеличивает срок службы (до 20-30 повторных заточек). А специальная геометрия зубьев и углы заточки повышают стойкость пилы между заточками.

Защитное покрытие

Высокоэффективное антипригарное покрытие обеспечивает защиту от перегрева, улучшает удаление стружки, уменьшает налипание смолы, снижая трение, продлевает срок службы пилы и защищает от коррозии.

Уменьшение вибрации и шума

Пазы специальной формы в корпусе пилы заполнены зеленым термопластичным наполнителем из полиуретана, который значительно снижает вибрацию и сводит к минимуму шум во время работы.

Прорези от температурной деформации

Прорези, выполненные на лазерном станке, предназначены для расширения и предотвращают деформацию корпуса пилы, вызванную перегревом. Это обеспечивает максимальную стабильность пильного диска.

Исключительная ударопрочность

На всех дисковых пилах Feritum применяется процесс инновационной триметаллической пайки твердосплавных зубьев при помощи припоя «серебро – медь – серебро» для максимальной ударопрочности.

Стабильность работы

Все дисковые пилы Feritum проходят операцию прокатки между вальцами для создания внутренних напряжений металла, которые обеспечивают жесткость, стабильность и прямолинейность корпуса пилы во время работы.

Высококачественная сталь

Корпус пильных дисков Feritum изготавливается из предварительно закаленной и выровненной немецкой стали высшего качества, что обеспечивает увеличенную производительность, точность и долговечность.

Основные характеристики конических подрезных пил для форматно-раскроечных станков

Стандартная ширина пропила этих подрезок регулируется от 3.1 до 4.3 мм, что позволяет работать ими в паре с основными пилами диаметрами 250-350 мм. Стоит заметить, что для сохранения диапазона ширины реза зубья конических подрезных дисков точатся только по передней грани.

Самая популярная подрезная пила 120 мм имеет 24 зуба. Feritum производит диски с большим ресурсом по заточке (увеличенную толщину зуба), поэтому для лучшего отвода стружки на пилах диаметром 80 и 100 мм было уменьшего количество зубьев до 16 и 20 соответственно.

Углы заточки конического подрезного диска

Материал и углы заточки зубьев

Угол атаки 0 градусов был выбран как наиболее подходящий для работы с ламинированными материалами, такими как ЛДСП и МДФ. Сами зубья имеют форму конуса, выполненную для регулировки ширины пропила засчет подъема и опускания пилы.

Зубья изготовлены из твердого сплава от концерна Ceratizit — мирового лидера в производстве твердосплавных материалов. Сплав оптимизирован для работы с ЛДСП и МДФ, что позволяет делать подпил стабильно и эффективно, обеспечивая чистоту реза и длительный срок службы. Конические подрезные пилы этой серии могут выдержать до 20–30 переточек благодаря увеличенной толщине твердосплавных напаек. Заточка этих дисков производится только по передней грани зуба, чтобы сохранить всю форму конуса.

Конические подрезные пилы Feritum — это надежный инструмент для профессионального использования на форматно-раскроечных станках. Увеличенная толщина твердосплавных напаек Ceratizit обеспечивает до 25–30 циклов заточки, что выделяет эти диски на фоне аналогов и уменьшает себестоимость погонного метра пропила. Для достижения наилучших результатов станок должен быть оснащен прижимной балкой, а пильный узел - технически исправным. Feritum предлагает широкий ассортимент размеров, включая возможность изготовления на заказ. Купить конические подрезные пилы можно оформив заказ на этом сайте или у наших официальных дилеров.
