Гайки для цанг

Гайка цангового патрона — ключевой элемент, обеспечивающий жесткое и точное зажатие цанги с фрезой в инструментальном патроне станка ЧПУ. При затяжке гайка передает осевое усилие на торец цанги и подтягивает ее в конус патрона. Цанга равномерно сжимается, обжимая хвостовик инструмента и надежно фиксируя его без проскальзывания и биений.

Внутри корпуса гайки предусмотрен кольцевой буртик (выступ), геометрия которого соответствует проточке на цанге. При установке цанга защелкивается в этот буртик, благодаря чему остается в гайке до момента навинчивания и удерживает фрезу, ускоряя и упрощая смену инструмента. В цанговых гайках Feritum форма буртика конструктивно имеет небольшой овал для упрощения установки и извлечения цанги без дополнительных усилий и риска повреждений.

Как правильно выбрать зажимную гайку для цанги? Рассмотрим этот вопрос подробнее.

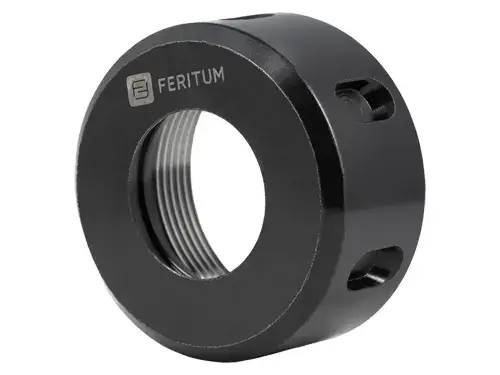

При подборе гайки в первую очередь учитывают совместимость с системой и размером цанги, а также с резьбой инструментального патрона. Наиболее распространенные стандарты:

Для каждой цанги существует свой типоразмер гайки (и соответствующий кольцевой буртик для фиксации). Важно правильно увязать «трио»: патрон — цанга — гайка. Гайки для цанговых патронов отличаются не только посадочными параметрами, но и классом балансировки (критично на высоких оборотах).

Обратите внимание на резьбу патрона: в большинстве случаев она стандартизирована. Однако для исполнения mini (тип M) резьбовые параметры могут отличаться. Перед покупкой зажимной гайки для цанги (особенно мини-версий) сверяйте шаг и диаметр резьбы по маркировке вашего патрона.

Гайка цанги для ручного фрезера подбирается по тем же правилам: стандарт и размер цанги, тип резьбы на шпинделе.

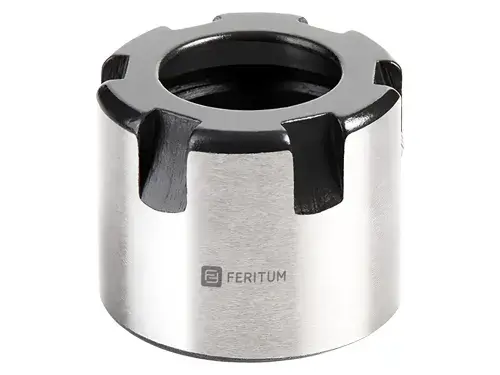

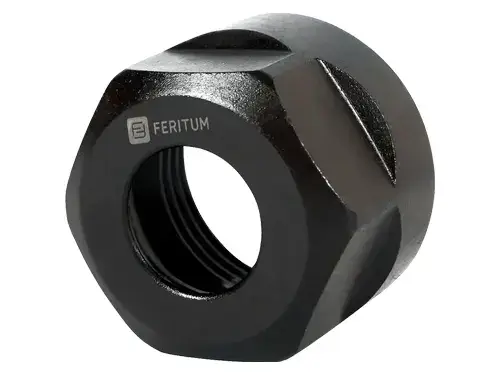

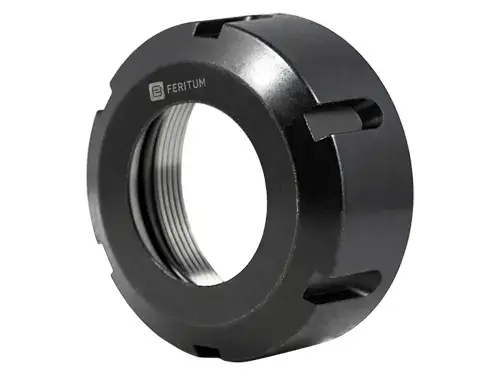

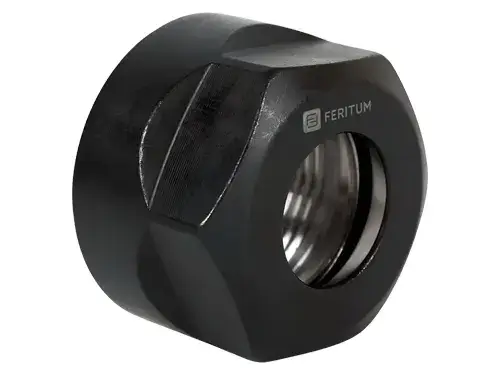

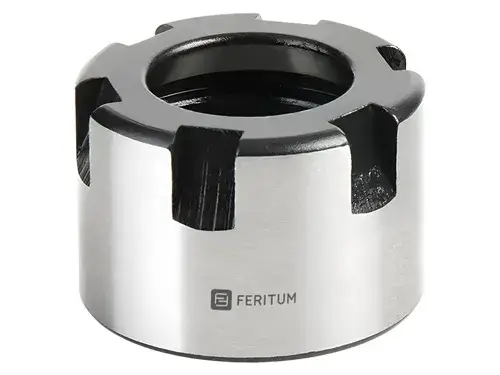

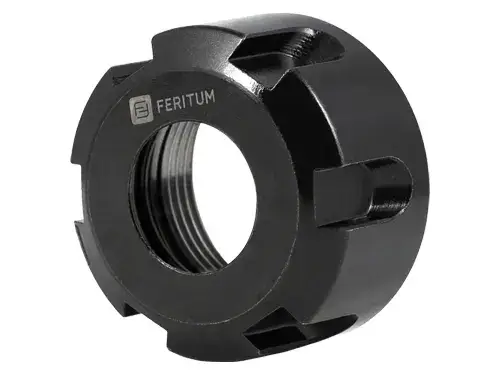

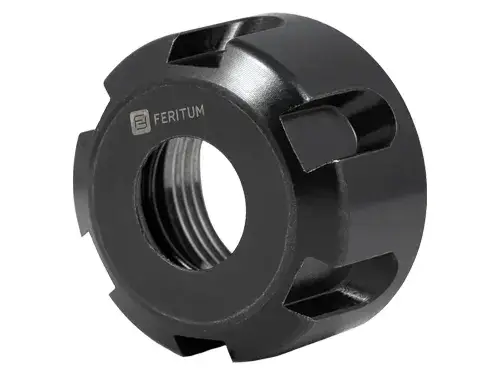

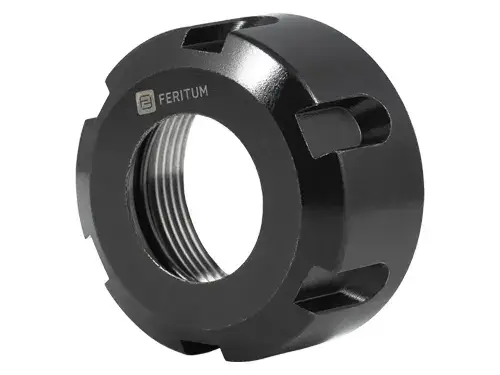

Зажимная цанговая гайка отличается формой под ключ и конструкцией пазов:

При неаккуратной затяжке обычной гайки возможен перекос, а также другие проблемы:

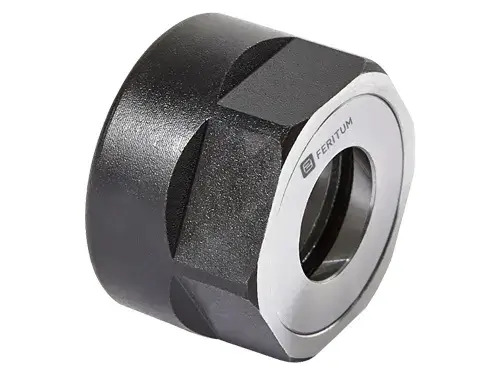

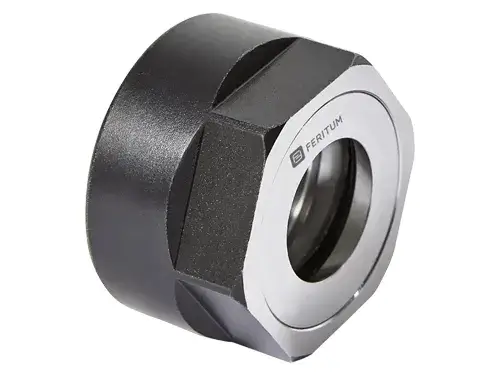

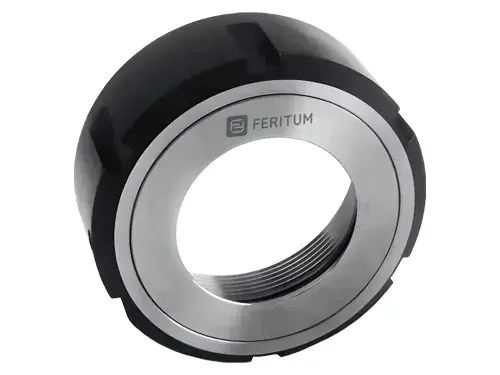

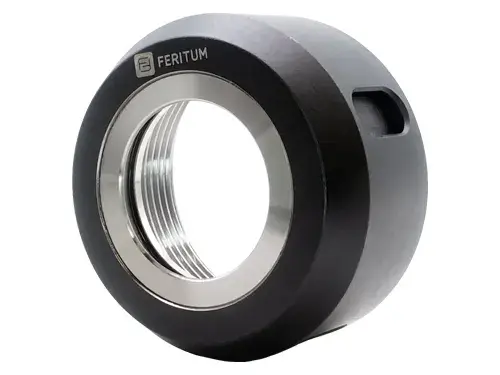

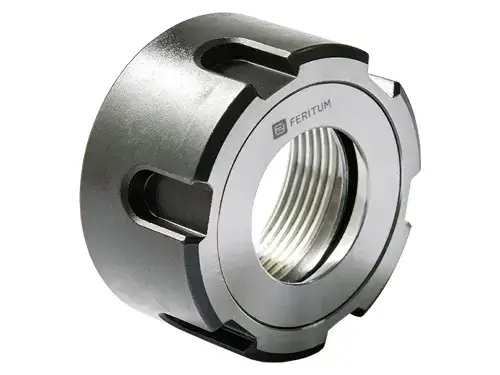

Гайка со встроенным подшипником решает эти задачи. При затяжке подшипник позволяет цанге оставаться неподвижной относительно корпуса гайки - трение о стенки патрона существенно снижается, цанга движется строго по вертикальной оси. Возможно задать большее усилие затягивания. В итоге:

Для удобства монтажа в гайках с подшипником Feritum реализована особая геометрия — с небольшим смещением установочного отвертия буртика. За счет этого цангу легко вставлять и извлекать без лишних усилий, сокращается время переналадки.

Срок службы зажимной цанговой гайки зависит от правильной эксплуатации (в том числе от соблюдения моментa затяжки), применяемого инструмента и своевременного обслуживания.

Наиболее частая ошибка — нарушение порядка установки. Сначала цанга вставляется в гайку до характерного щелчка, затем устанавливается инструмент, и только после этого сборка навинчивается на патрон и затягивается. Такой порядок исключает перекосы и повышает повторяемость зажима.

Используйте только профессиональные ключи, подходящие под ваш тип гайки (UM, A, M). Для стабильной геометрии рекомендован динамометрический ключ с настройкой усилия — ориентируйтесь на спецификацию производителя патрона/цанги. Избегайте «перетяга»: гайка должна обеспечить номинальный обжим, а не деформировать цангу.

Перед каждой установкой продувайте гайку, цангу и патрон сжатым воздухом. Пыль и стружка — одни из основных источников биений и ускоренного износа.

Шестигранные гайки (тип A) изнашиваются быстрее из-за деградации граней. Гайки с подшипником требуют периодического контроля состояния подшипника — при появлении люфта или шумов узел подлежит замене. Не используйте ударный инструмент для гайки цангового зажима — это приводит к повреждениям резьбы и посадочных поверхностей.

Помните: гайки для цанг — расходные элементы, как и сами цанги. Своевременная замена продлевает срок службы цангового патрона, электрошпинделя и режущего инструмента, снижая суммарную себестоимость производства изделий. При высокооборотной работе выбирайте цанговые гайки с динамической балансировкой (например, класс G2.5 на рабочих оборотах) — это напрямую влияет на качество поверхности и ресурс шпинделя.
